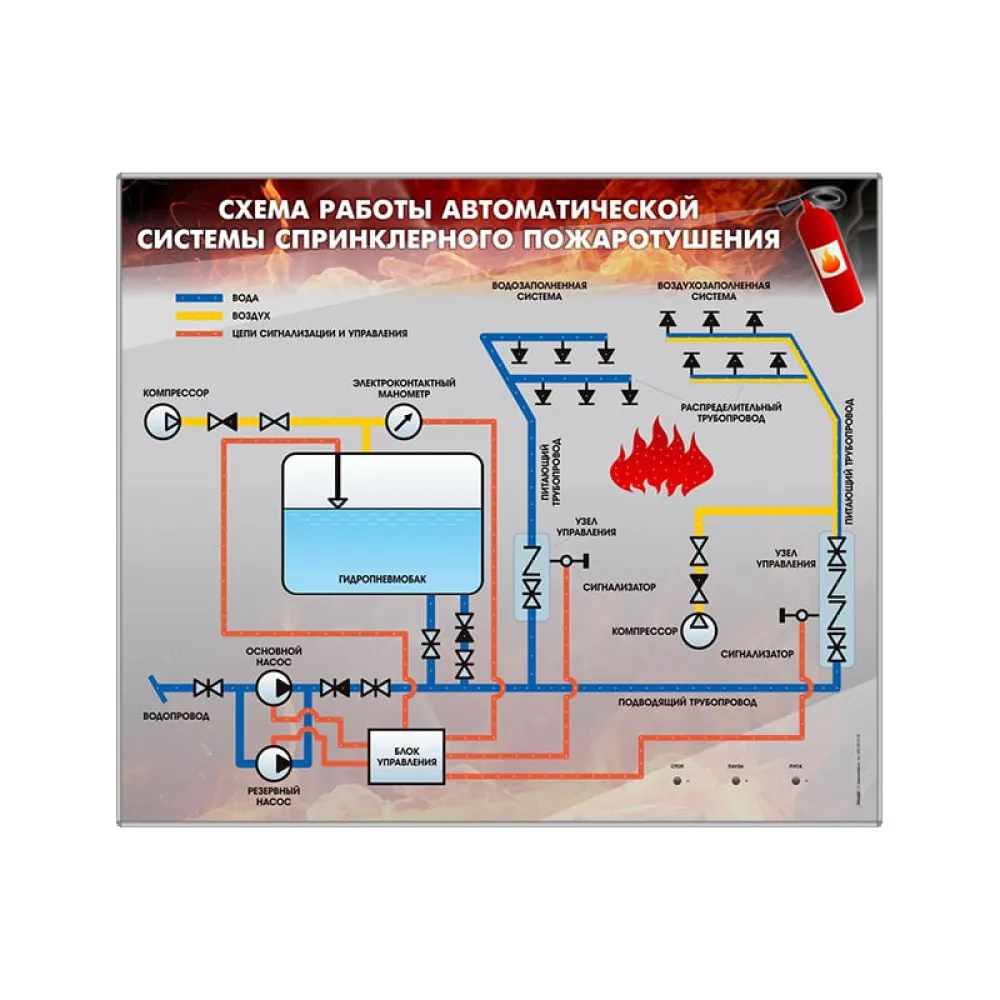

Электрифицированный светодинамический стенд "Схема работы автоматической системы спринклерного пожаротушения" Zarnitza

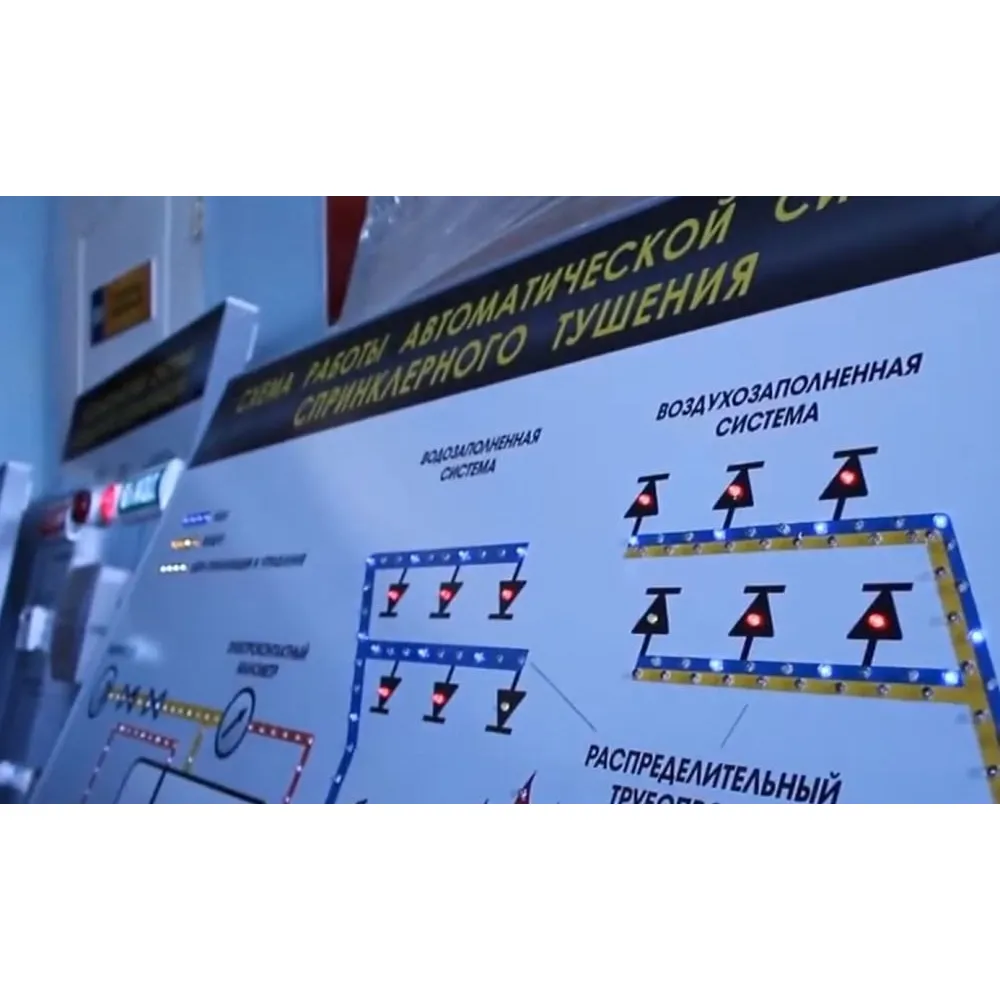

Электрифицированный светодинамический стенд "Схема работы автоматической системы спринклерного пожаротушения" Zarnitza предназначен для ознакомления с автоматической системой спринклерного тушения, ее основных узлов, приборов и устройств для систем подобного типа.

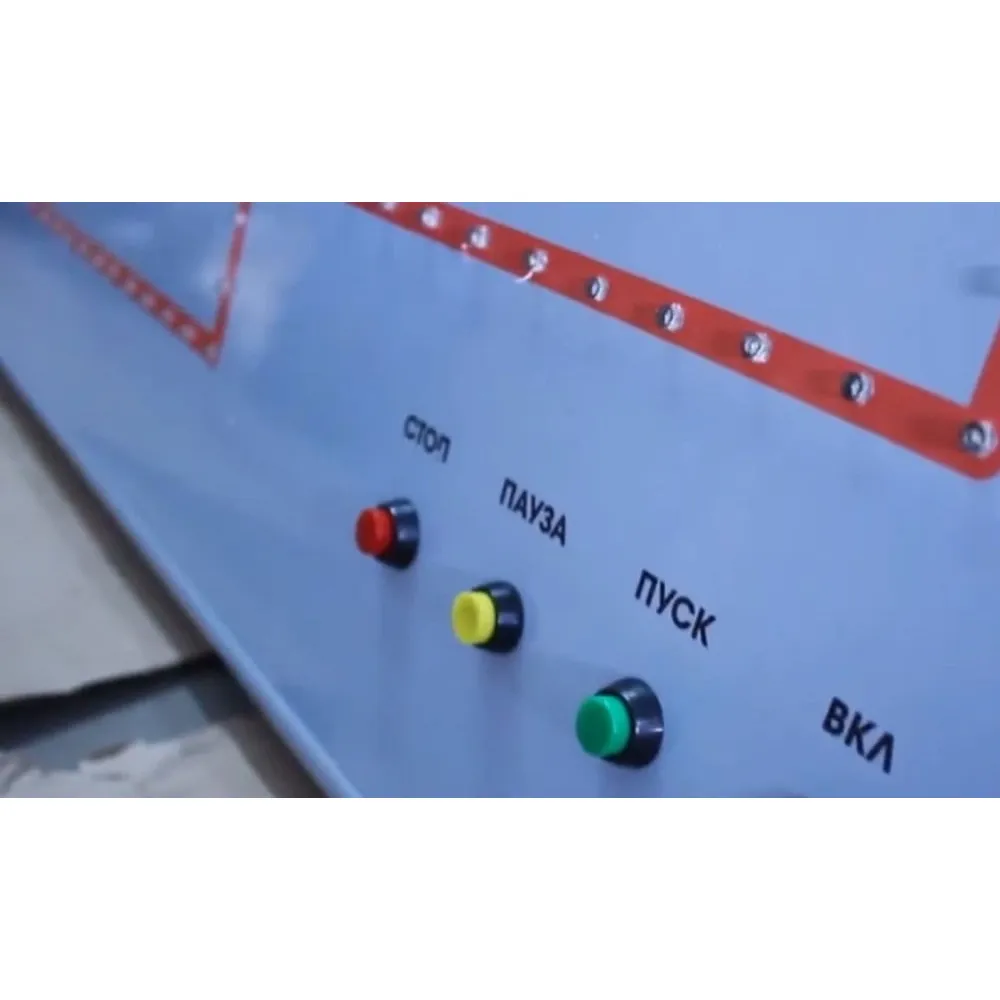

Для управления стендом в компелект поставки входит беспроводной пульт дистанционного управления.

Алгоритм работы:

• При запуске стенда система находится в дежурном режиме, распределительный трубопровод находится под давлением, задвижки узлов управления закрыты, в гидпропневмобаке давление стабильно, компрессор выключен;
• Включается очаг возгорания;
• Под воздействием температуры происходит вскрытие спринклера;
• Давление в распределительном трубопроводе падает;
• На узлах управления открываются задвижки;
• Вода из гидропневмобака начинает поступать в питающие трубопроводы, давление в гидропневмобаке падает, включается компрессор стабилизирующий давление;
• С сигнализатора узла управления воздухозаполненной системы поступает сигнал на блок управления;
• С сигнализатора узла управления водозаполненной системы поступает сигнал на блок управления;
• С электроконтактного манометра поступает сигнал на блок управления;
• С датчика уровня гидропневмобака поступает сигнал на блок управления;
• С блока управления поступает команда на включение основного насоса;
• Основной насос подает в систему воду из внешнего водопровода;
• Интенсивность горения уменьшается, затем очаг возгорания гаснет;
• Пожар ликвидирован.
