Электрифицированный светодинамический стенд "Схема работы автоматической системы дренчерного пожаротушения" Zarnitza

Электрифицированный светодинамический стенд "Схема работы автоматической системы дренчерного пожаротушения" Zarnitza представляет собой интерактивную информационную панель со светодиодной индикацией.

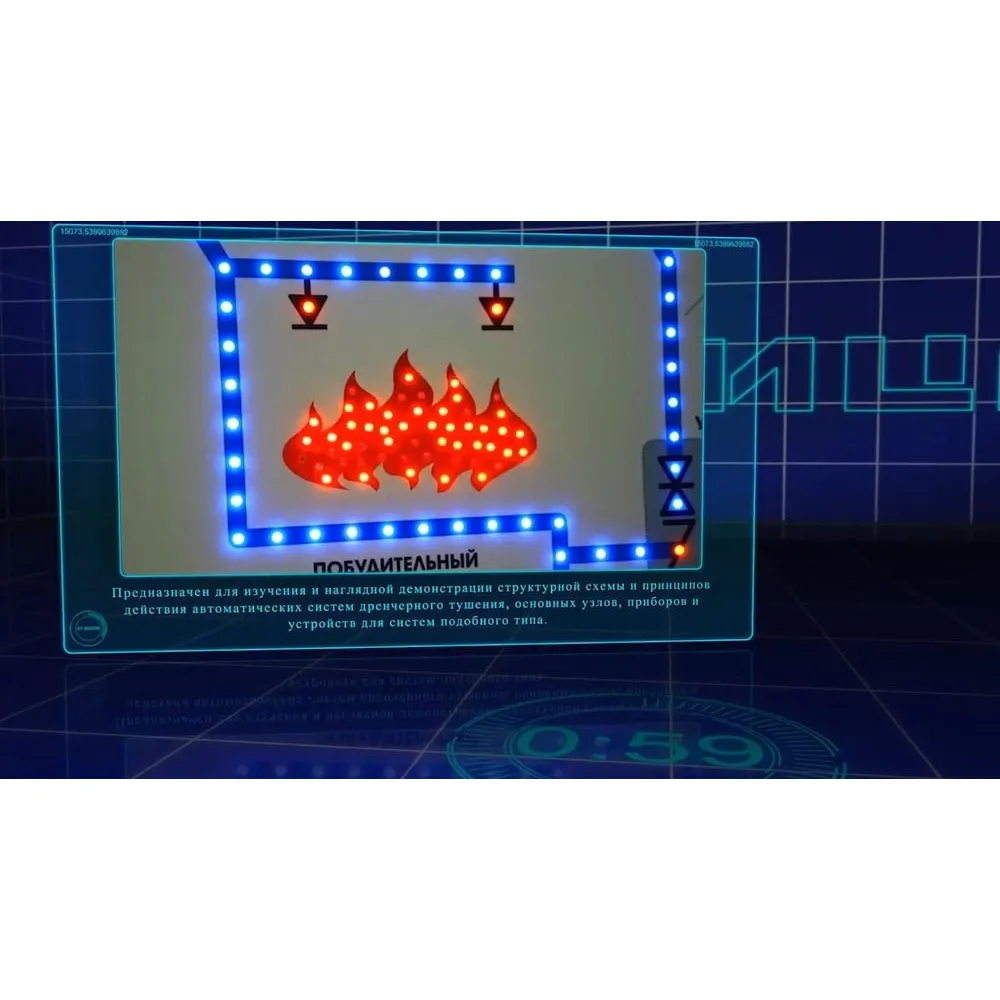

Электрифицированный стенд предназначен для изучения и наглядной демонстрации структурной схемы и принципов действия автоматических систем дренчерного тушения, основных узлов, приборов и устройств для систем подобного типа.

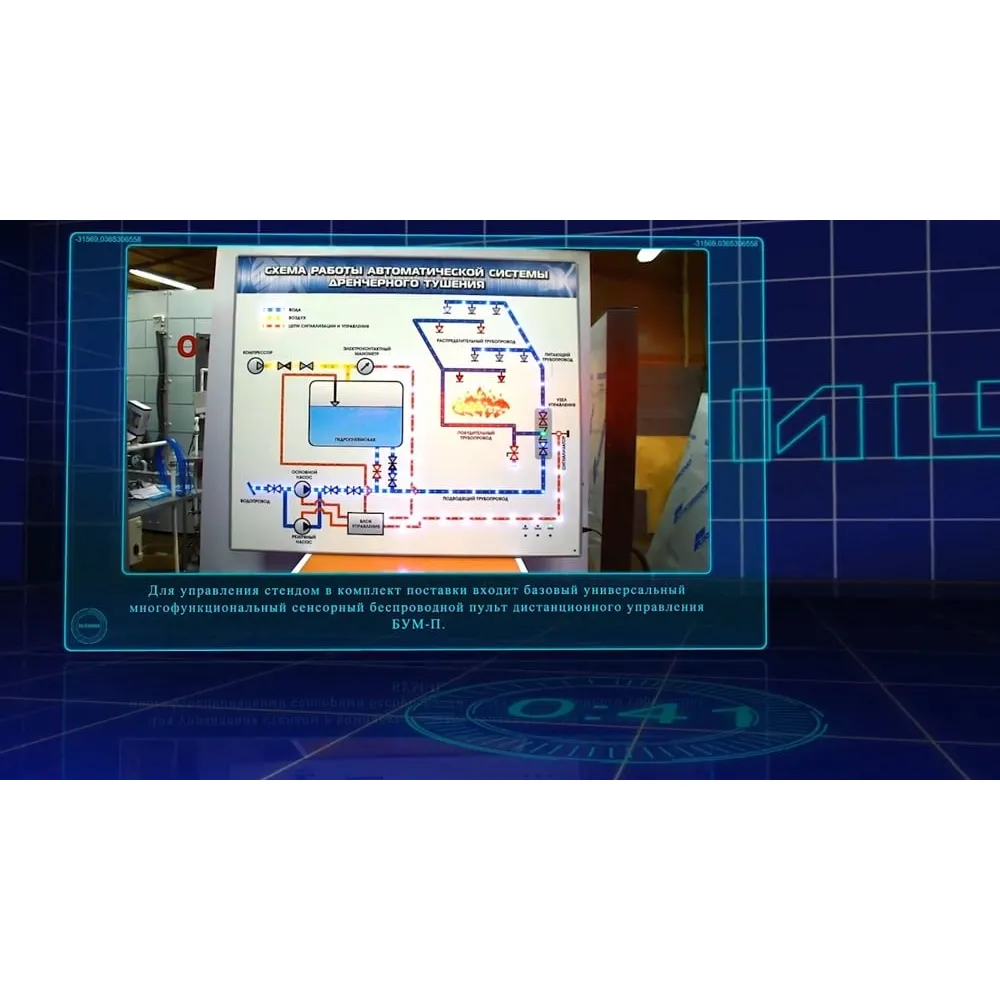

Для управления стендом в комплект поставки входит базовый универсальный многофункциональный беспроводной пульт дистанционного управления БУМ-П.

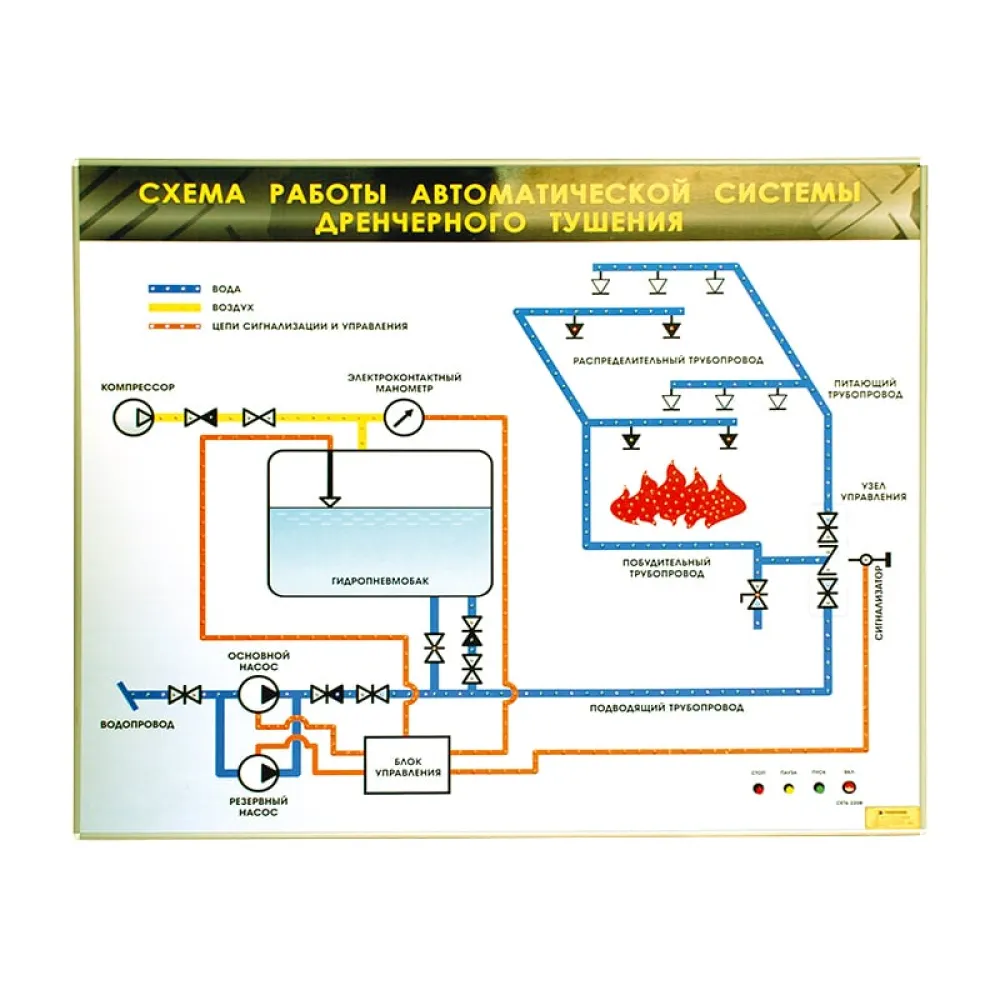

Алгоритм работы:

• при запуске стенда система находится в дежурном режиме, распределительный, побудительный и подводящий трубопроводы находятся под давлением, задвижка узла управления закрыта, в гидпропневмобаке давление стабильно, компрессор выключен;
• включается очаг возгорания;
• под воздействием температуры происходит вскрытие дренчера;
• давление в побудительном трубопроводе падает;
• на узле управления открывается задвижка;
• вода из гидропневмобака начинает поступать в питающий, а из питающего в распределительный трубопровод, давление в гидропневмобаке падает, включается компрессор стабилизирующий давление;
• с сигнализатора узла управления поступает сигнал на блок управления;
• с электроконтактного манометра поступает сигнал на блок управления;
• с датчика уровня гидропневмобака поступает сигнал на блок управления;
• с блока управления поступает команда на включение основного насоса;
• основной насос подает в систему воду из внешнего водопровода;
• интенсивность горения уменьшается, затем очаг возгорания гаснет;
• пожар ликвидирован.
