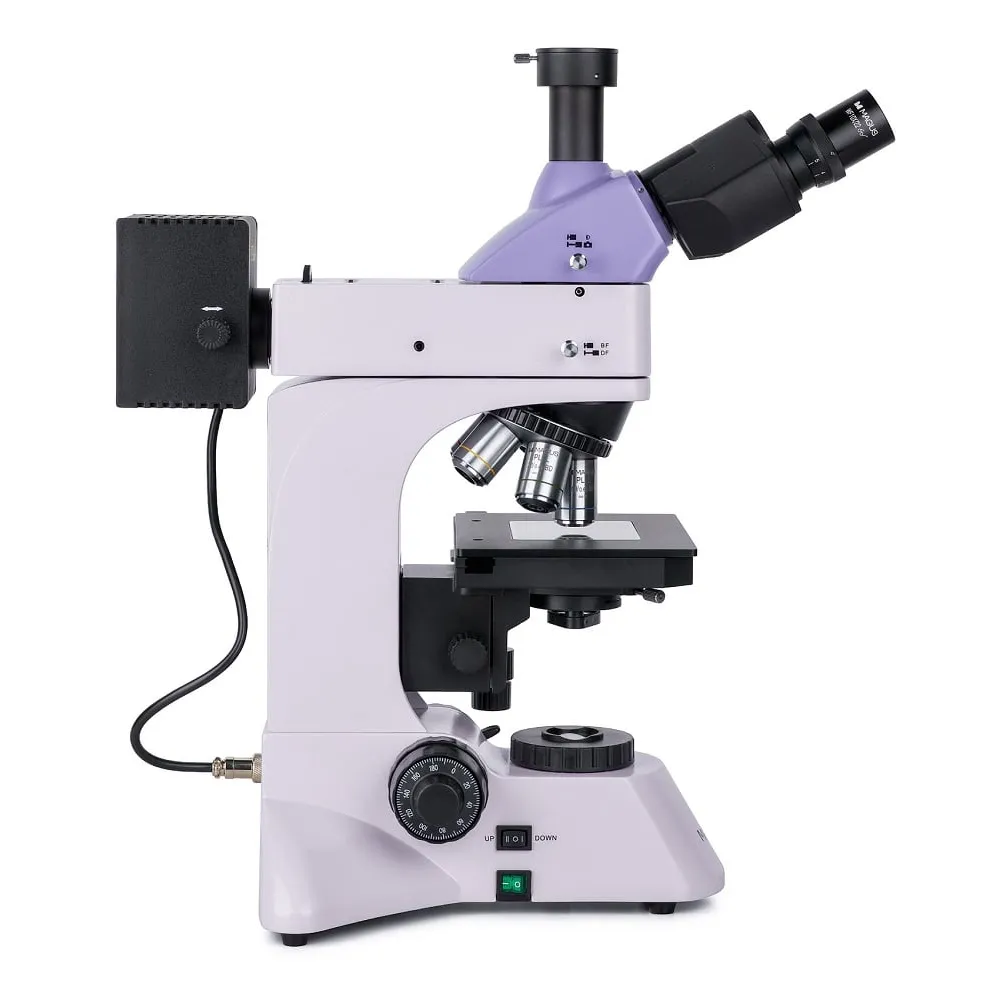

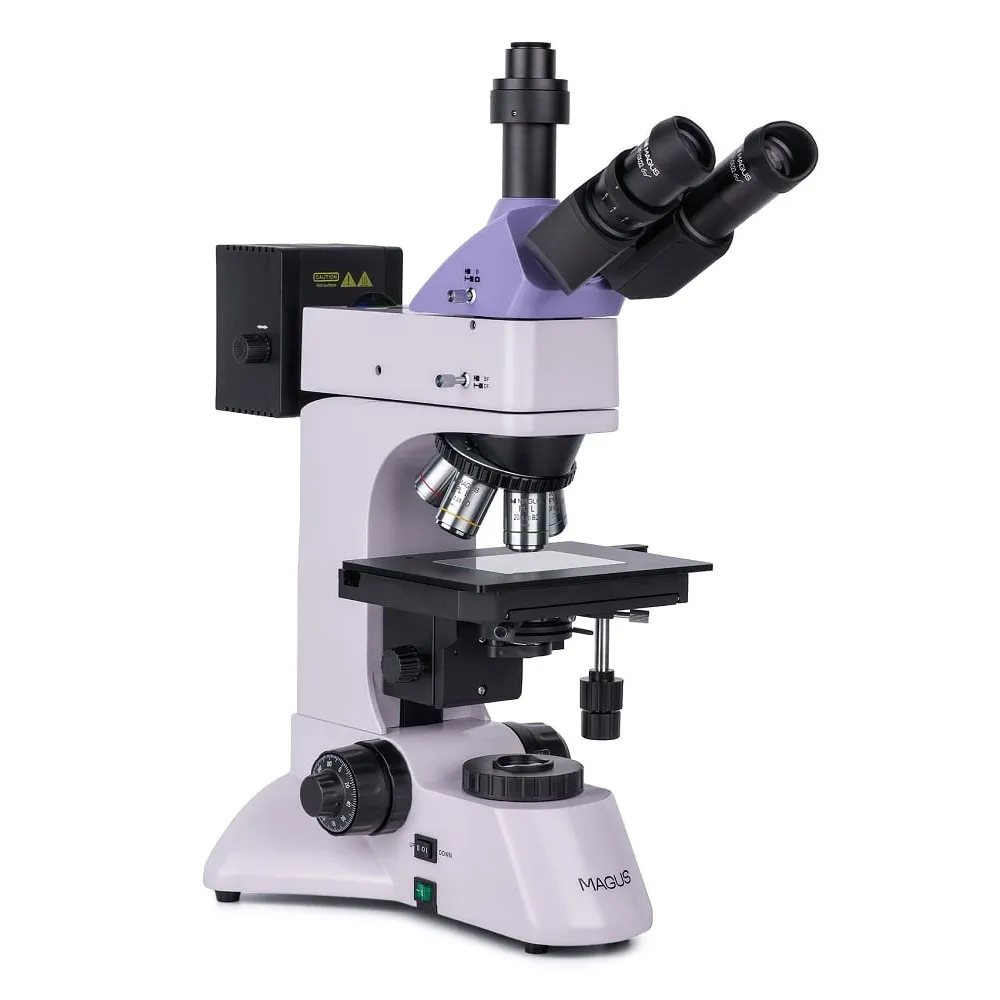

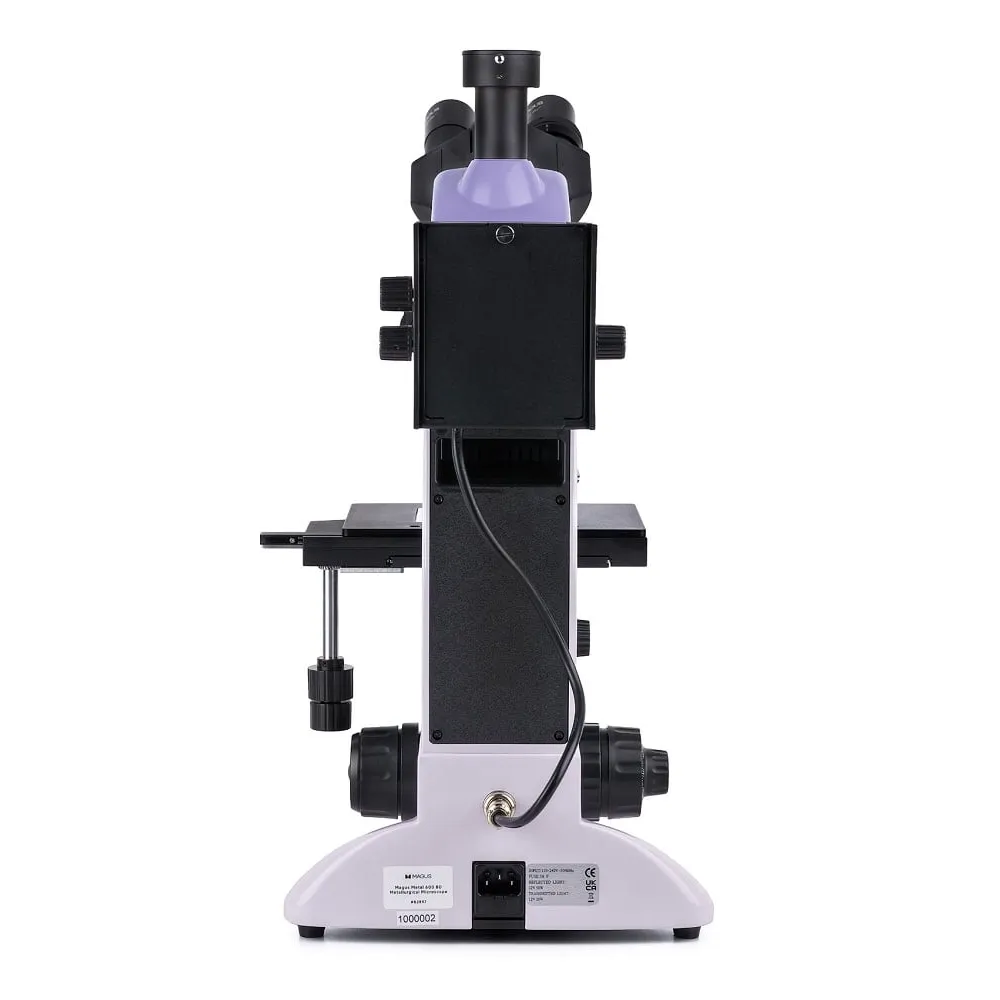

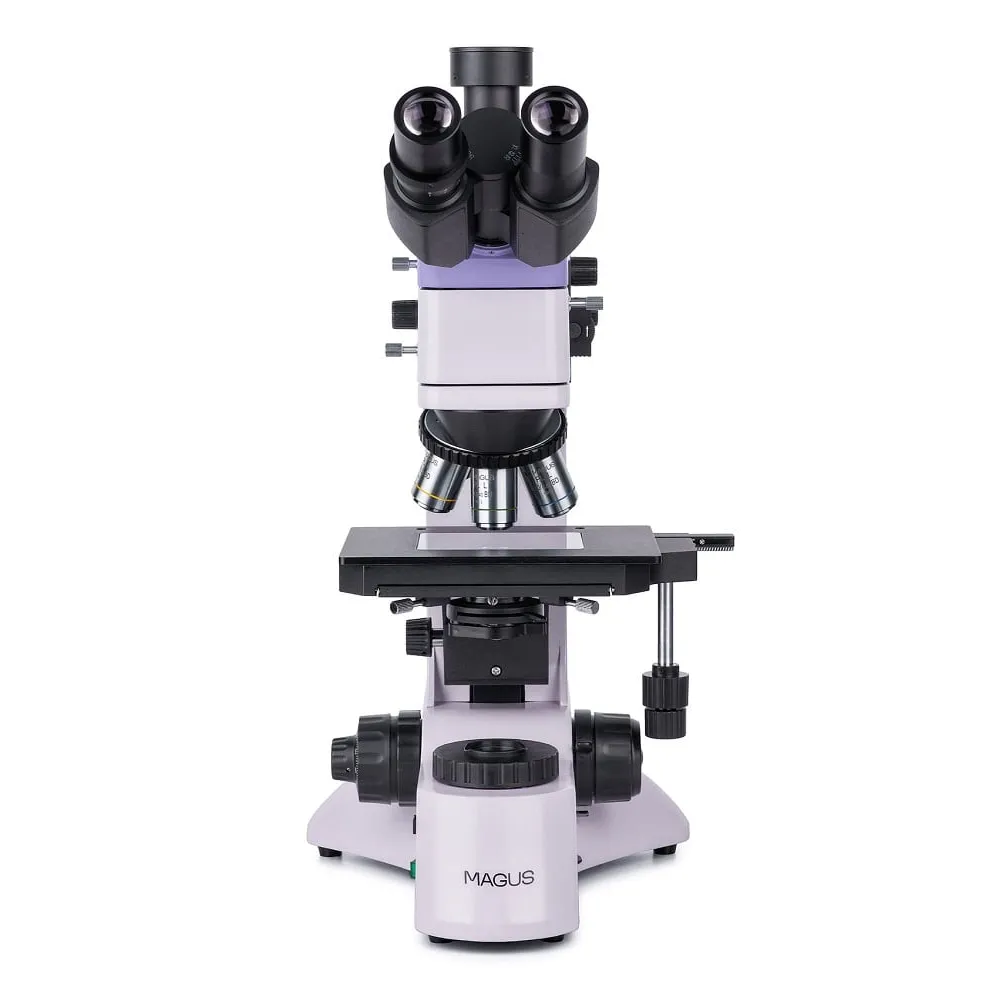

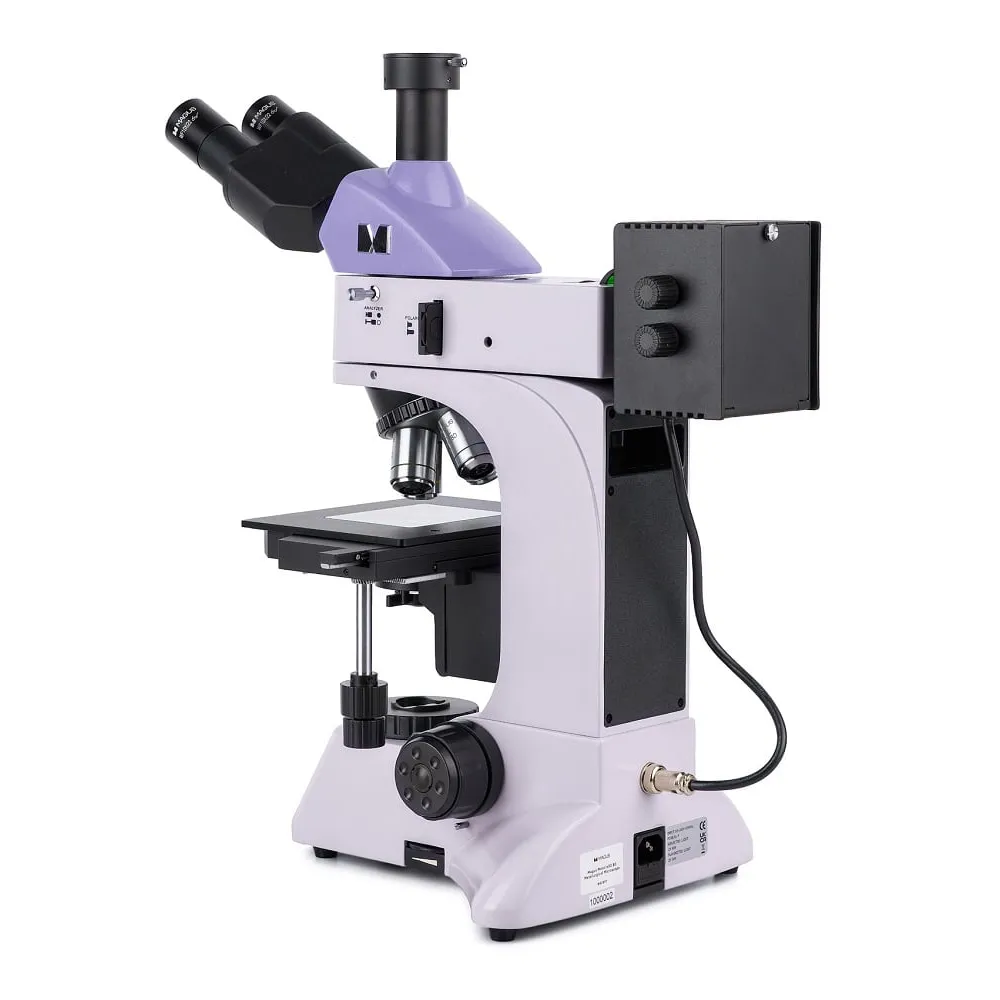

Цифровой металлографический микроскоп MAGUS Metal D600 BD LCD

Микроскоп MAGUS Metal D600 BD LCD предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.

Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др.

Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера

MAGUS CHD40 - цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.

Камера оснащена сенсором 8 мегапикселей и формирует реалистичное изображение в разрешении 4К (3840 x 2160 пикселей) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920 x 1080 пикселей).

Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть WiFi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.

Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

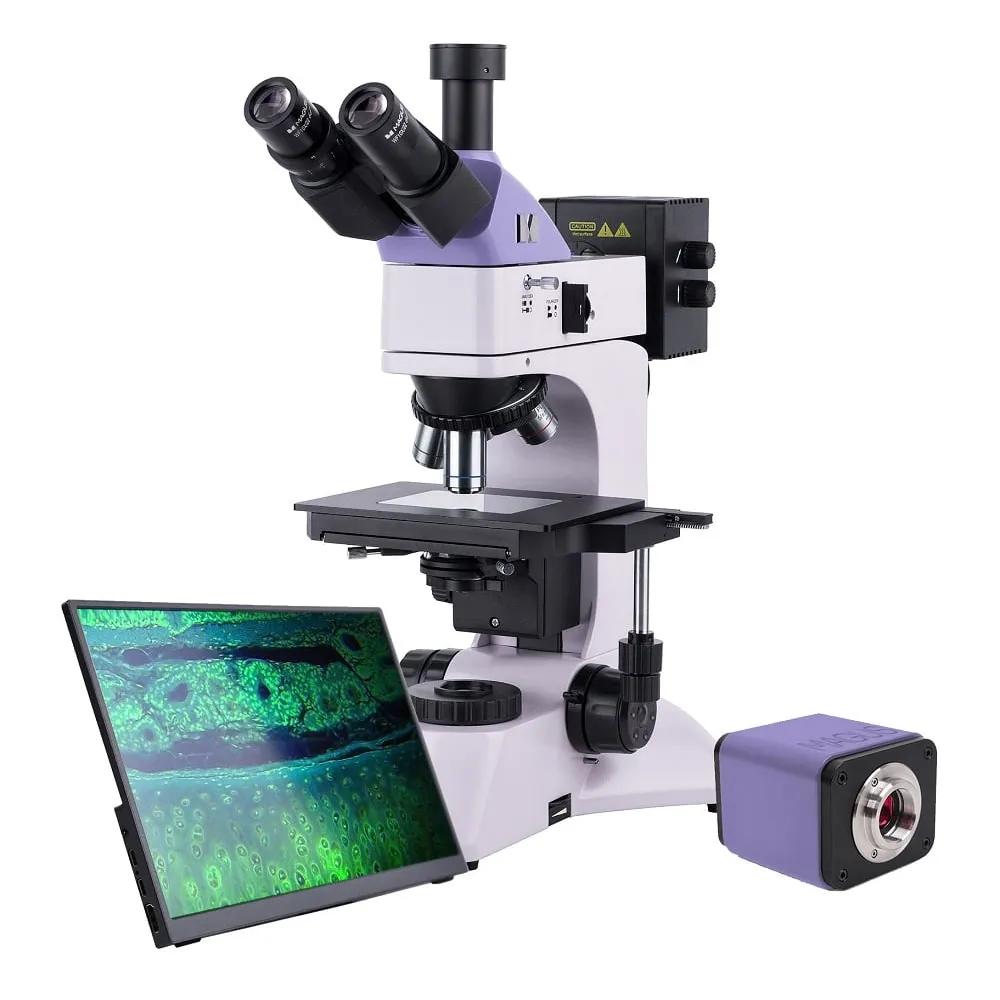

Монитор

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS.

Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.

Диагональ экрана - 13.3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.

Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

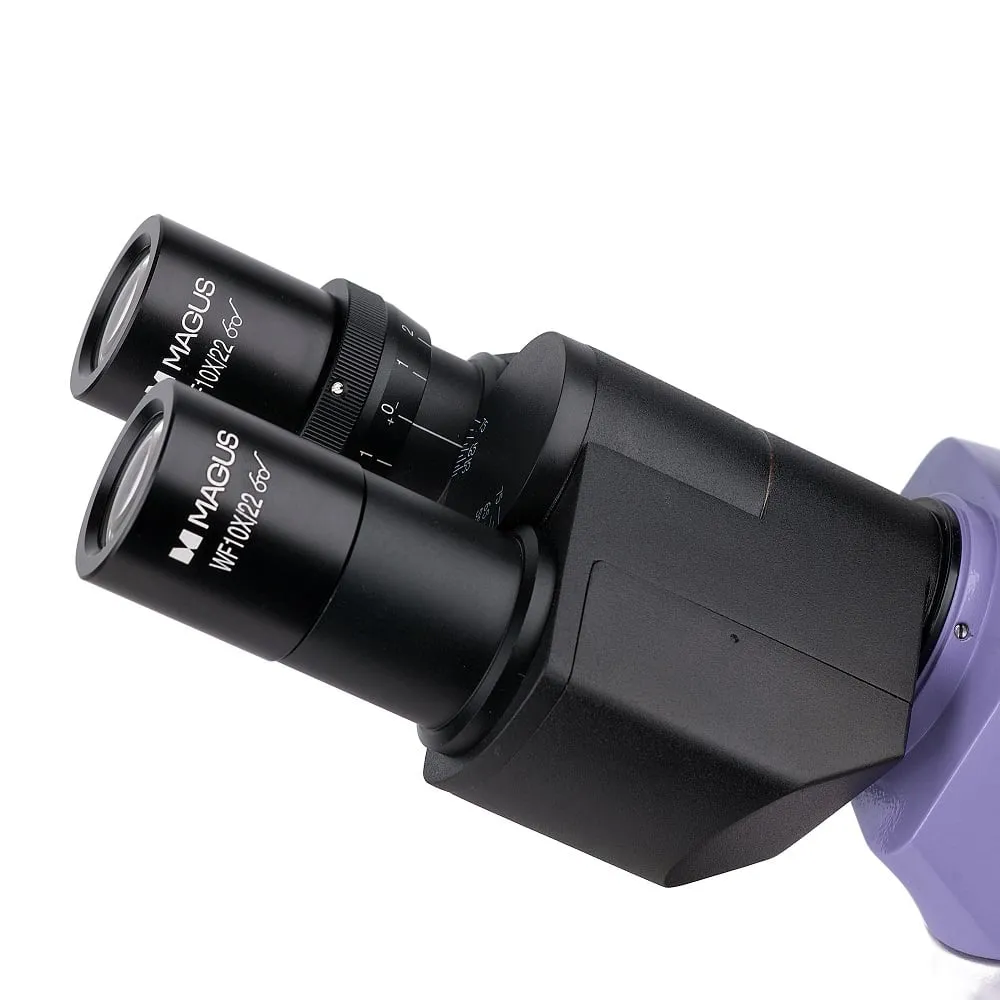

Визуальная насадка

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.

Диоптрийная подвижка на левом окулярном тубусе.

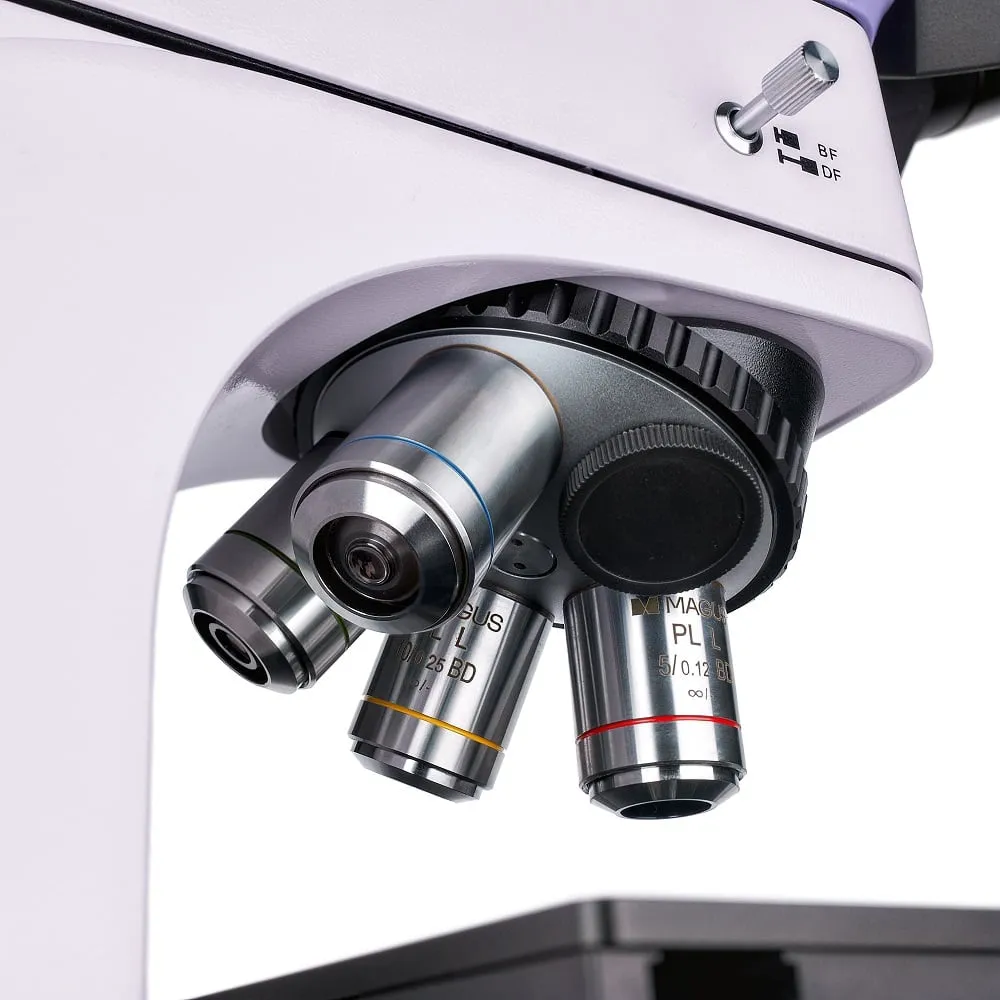

Револьверное устройство

Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.

Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы

Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой - кольцо регулировки жесткости хода грубой фокусировки.

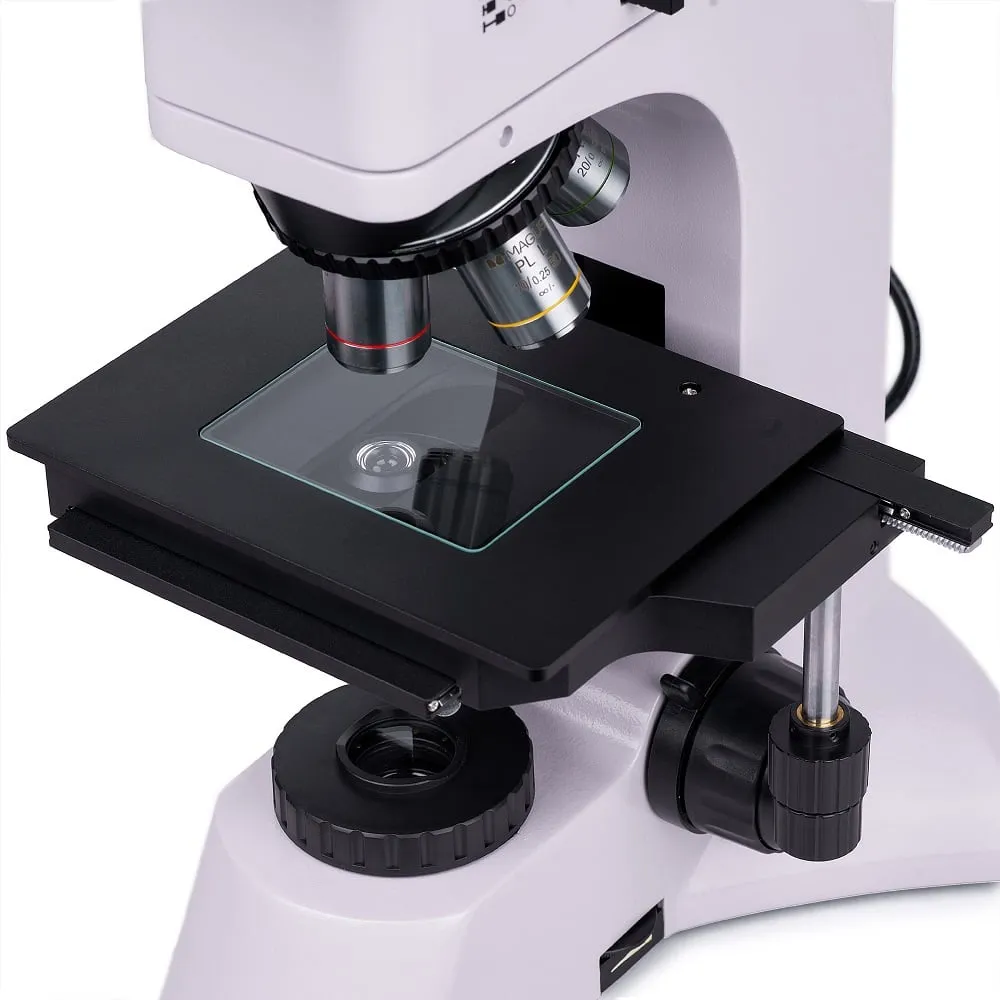

Предметный столик

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работы с полупрозрачными образцами.

Источники света

В осветителях отраженного и проходящего света стоят галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа осветителя проходящего света светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. В осветитель отраженного света установлена 50-ваттная лампа - специально для комфортной работы в темной поле.

Осветительная система отраженного света

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0° - 360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.

Осветительная система проходящего света

Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1.25 обеспечивают освещение по Кёлеру. Конденсор имеет откидную линзу для работы с объективами малого увеличения.

Аксессуары

Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Особенности:

• Применяется для изучения непрозрачных и полупрозрачных объектов высотой не более 20 мм
• Опорная и исследуемая поверхности объекта должны быть параллельными
• Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
• Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
• Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения
• Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
• Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
• Конденсор Аббе с откидной линзой
• В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Большой выбор дополнительных окуляров и объективов
• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
• Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
• 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация:

• Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD40
• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Прозрачная вставка в столик
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
