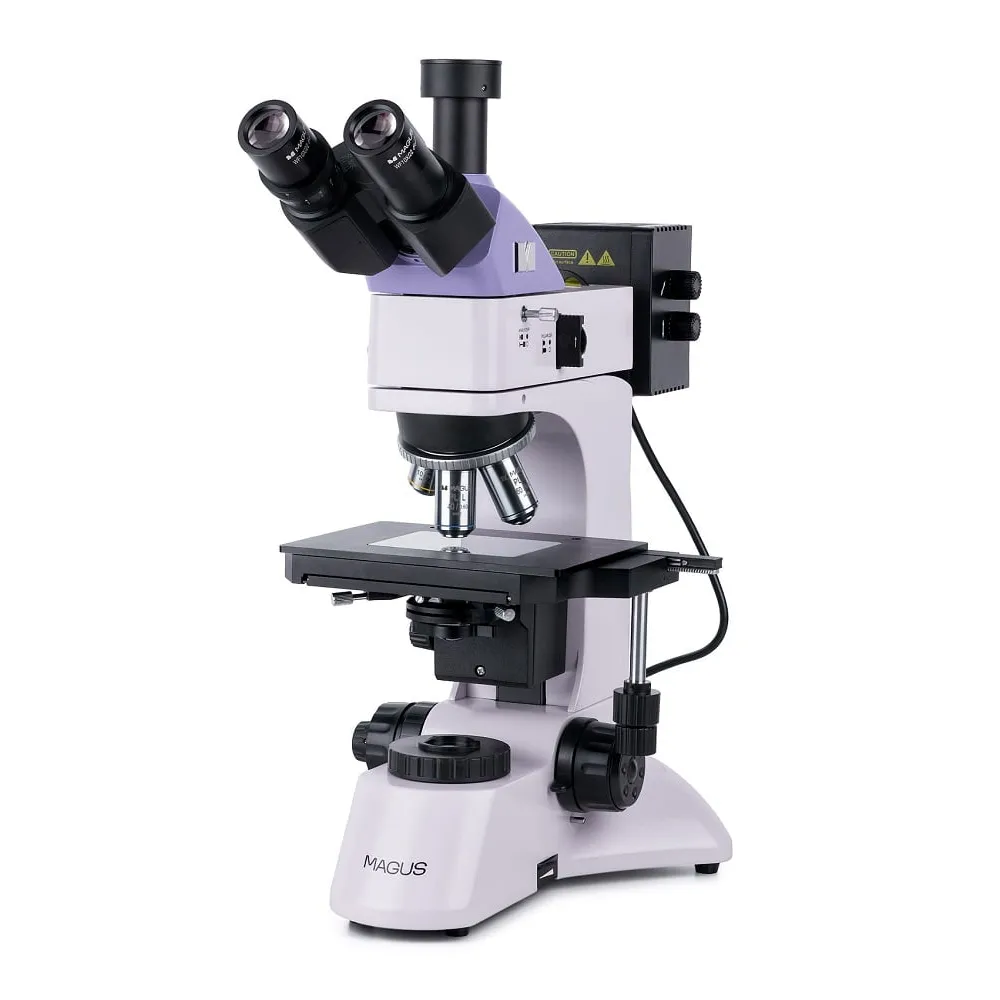

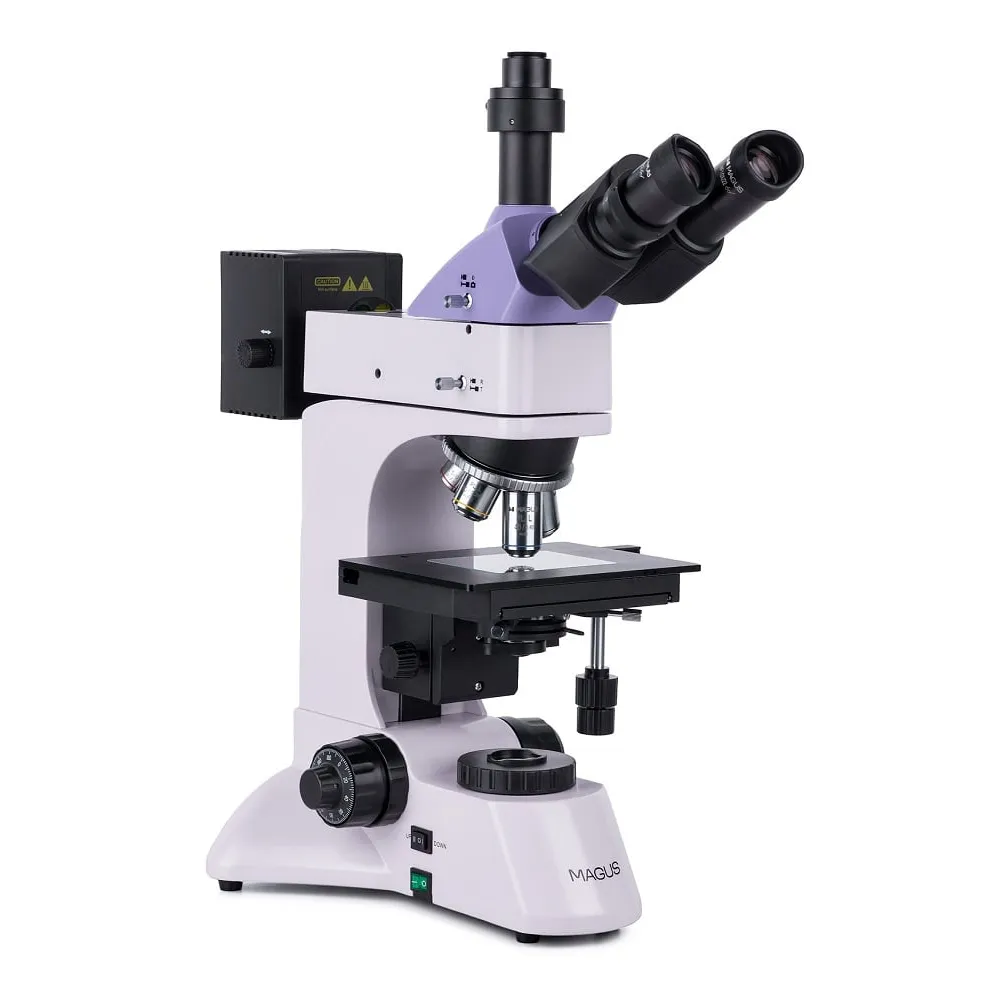

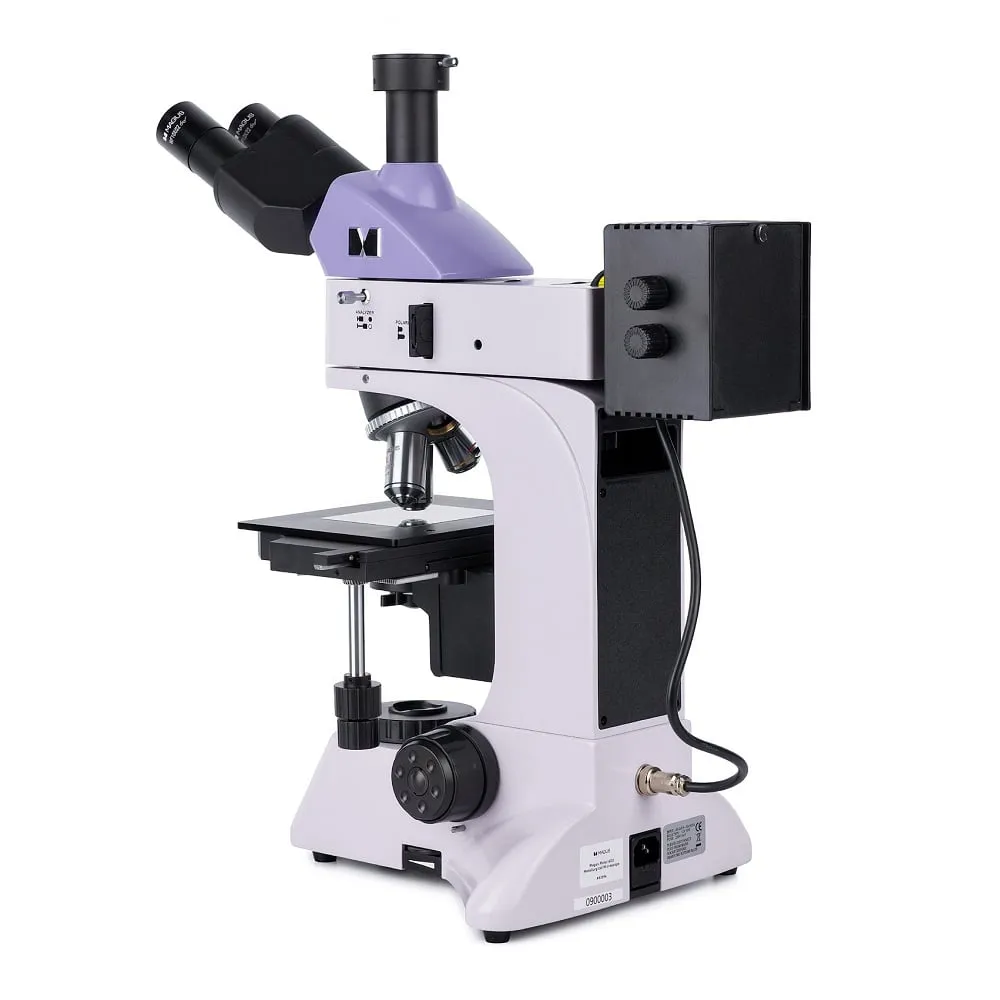

Оптический металлографический микроскоп MAGUS Metal 600

Перед вами металлографический микроскоп MAGUS Metal 600 для изучения металлических и полупроводниковых плоскопараллельных шлифов с хорошо отражающей исследуемой поверхностью и высотой не более 20 мм. Непрозрачные объекты исследуются в отраженном свете методами светлого поля и простой поляризации. Предусмотрена и работа с полупрозрачными образцами – тонкими пленками, объектами на фильтрах – в проходящем свете в светлом поле. Микроскоп используется для контроля качества и научно-исследовательской работы в сферах, где требуется анализ металлов: в атомной и энергетической промышленности, на металлургических и машиностроительных предприятиях, в технических вузах.

Оптическая схема

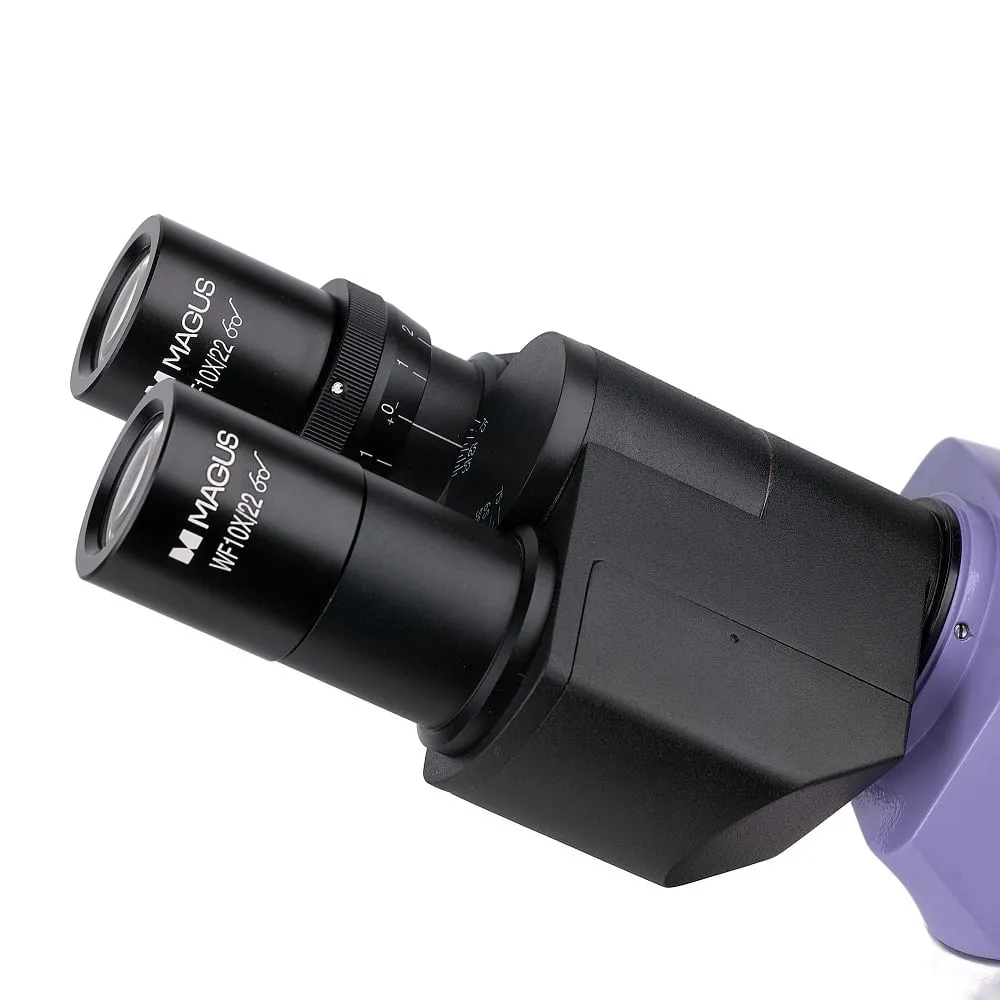

Микроскоп тринокулярный, т. е. для установки цифровой камеры (не включена в комплект) предусмотрен отдельный канал визуализации. При помощи делителя светового потока свет перенаправляется полностью на окуляры или на цифровую камеру. Наклон визуальной части в 30° удобен для длительной работы. На левом окулярном тубусе можно выполнять диоптрийную коррекцию.

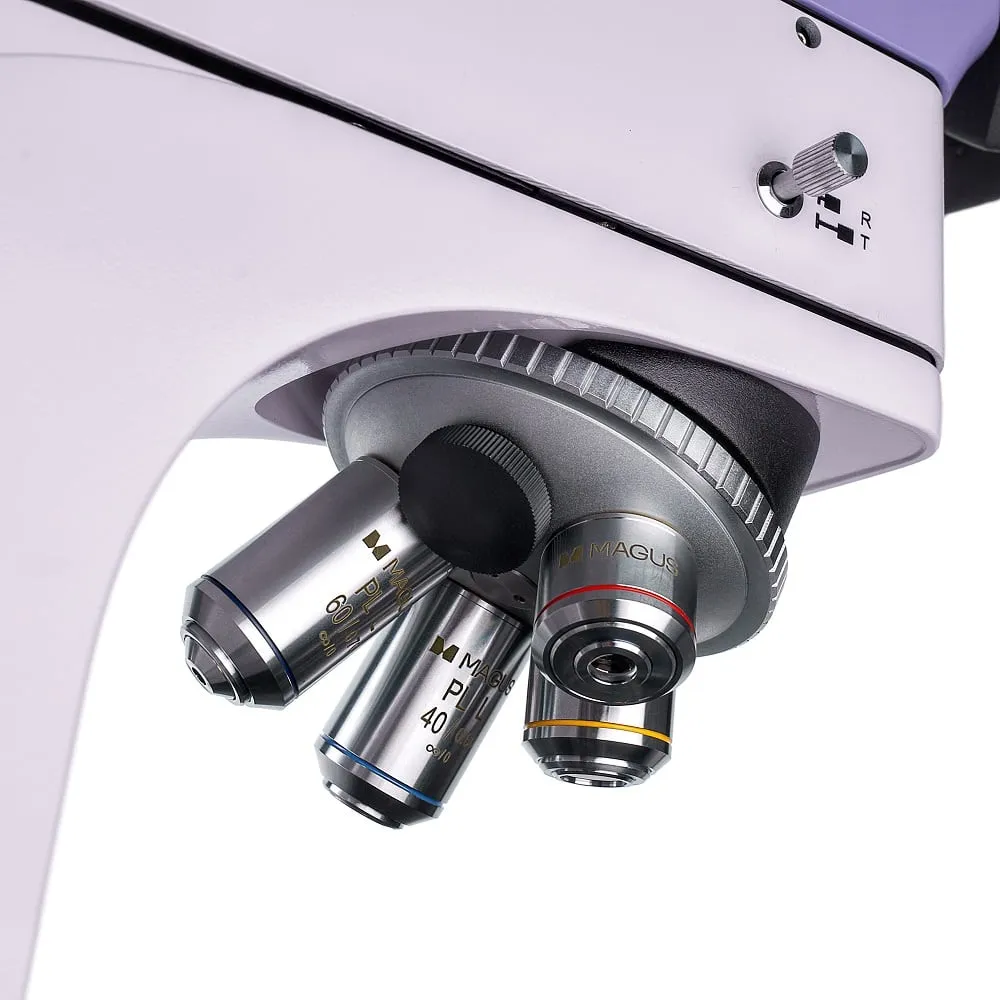

Увеличение микроскопа «из коробки» составляет от 50 до 600 крат, для расширения возможностей оптики используются опциональные окуляры и объективы. Револьверное устройство рассчитано на установку 5 объективов, 4 объектива уже включены в комплект. Объективы планахроматические, с увеличенным рабочим расстоянием, предназначенные для работы в светлом поле. Револьверное устройство повернуто «от наблюдателя», чтобы пользователь мог видеть рабочий объектив.

Система освещения

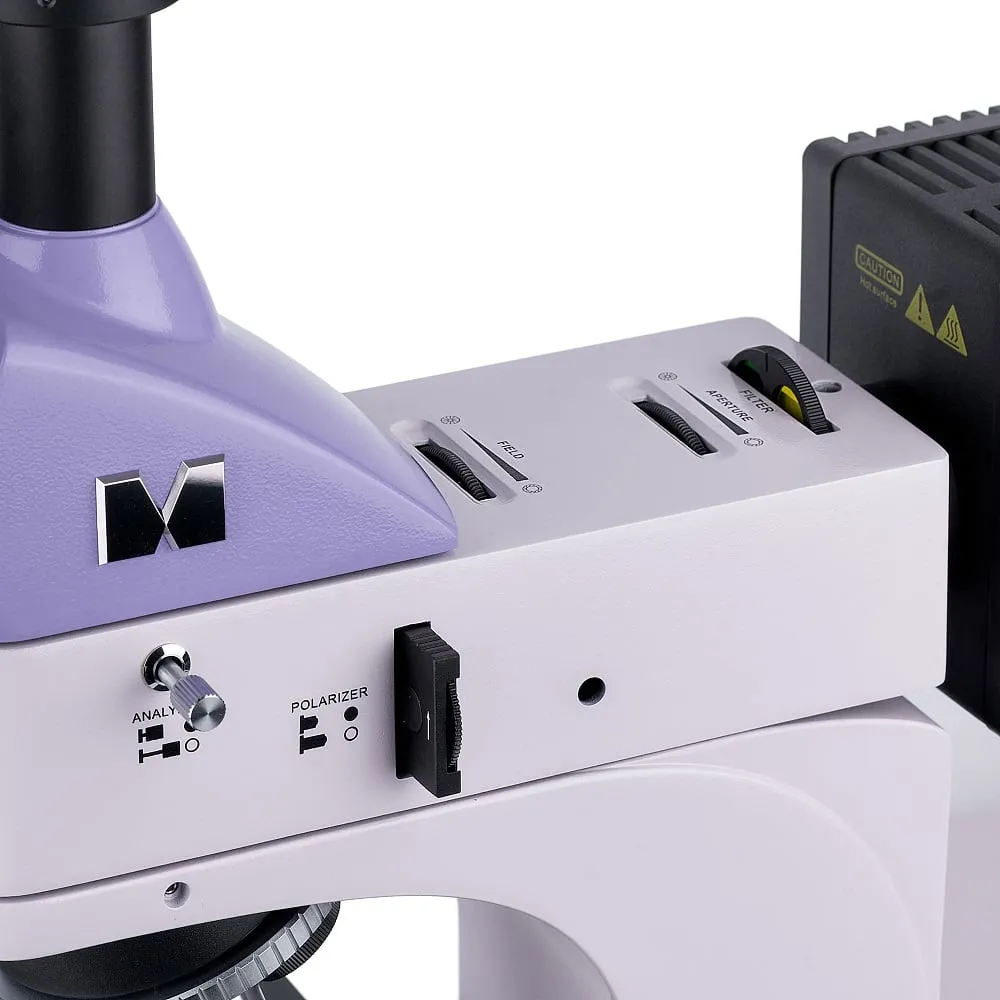

Осветительная система отраженного света включает галогенную лампу мощностью 30 Вт, встроенную полевую и апертурную диафрагмы, а также набор светофильтров и устройство простой поляризации. Таким образом, в отраженном свете доступен метод Кёлера и наблюдения в светлом поле и в поляризованном свете. Диафрагмы и осветитель центрируются. Яркость осветителя регулируется. Освещение осуществляется в теплом спектре, приятном для длительной работы.

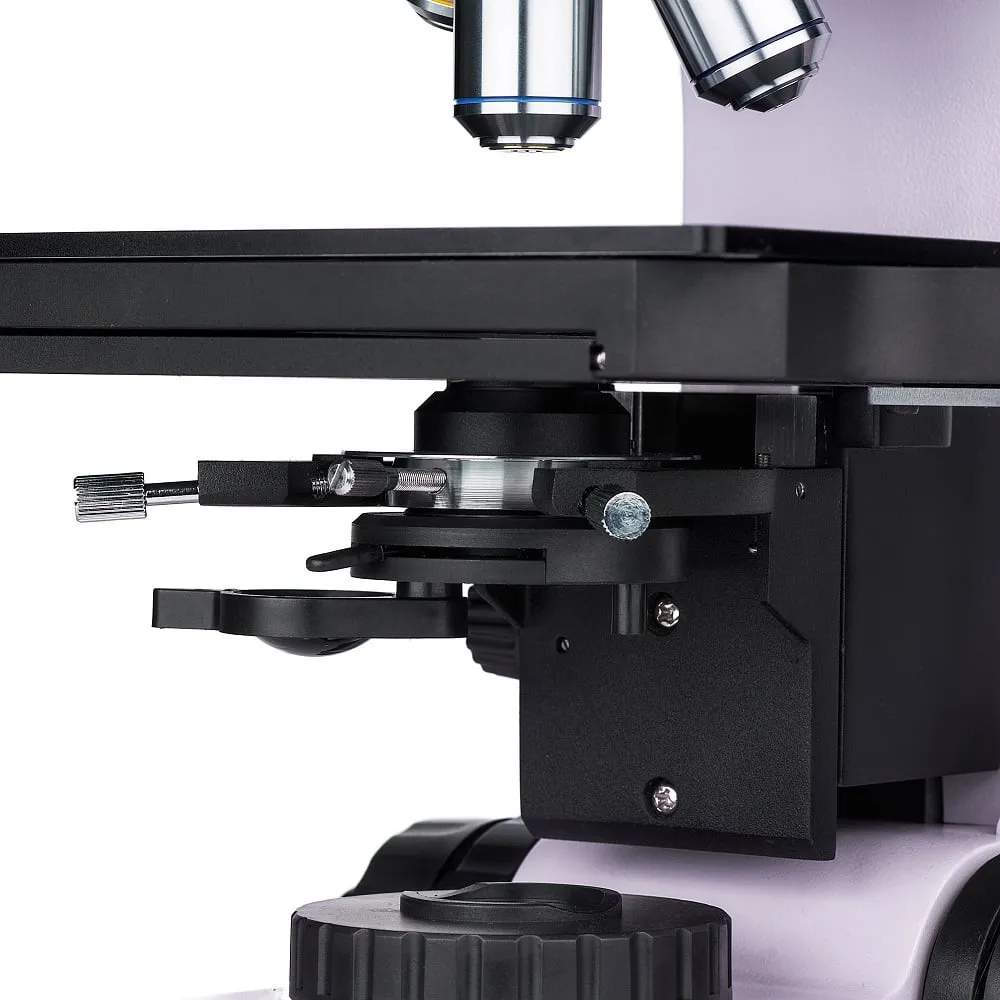

Источником проходящего света также выступает галогенная лампа мощностью 30 Вт с регулировкой яркости. Есть апертурная диафрагма (в конденсоре) и полевая диафрагма, поэтому метод Кёлера доступен и для проходящего света. Конденсор Аббе дополнен откидной линзой для работы на объективах малой кратности. Положение конденсора регулируется по высоте и в горизонтальной плоскости.

Механика

Перемещение образца происходит путем перемещения предметного столика по двум осям. Стеклянная вставка предназначена для исследования полупрозрачных образцов. Размер образца не должен превышать 20 мм.

Резкость настраивают с помощью рукояток грубой и тонкой фокусировки. Блокиратор грубой фокусировки расположен с правой стороны корпуса, а регулятор жесткости хода – с левой. Рукоятки коаксиальны и перенесены ближе к основанию, чтобы во время настройки фокуса руки можно было положить на стол.

Аксессуары

Для микроскопа MAGUS Metal 600 разработана линейка полностью совместимых аксессуаров: объективов с увеличенным рабочим расстоянием, окуляров, калибровочных слайдов и цифровых камер.

Особенности:

• Исследование металлов, сплавов, полупроводниковых материалов на подготовленных плоскопараллельных шлифах
• Наблюдение полупрозрачных пленок и других объектов в проходящем свете
• Насадка с бинокулярной визуальной частью и каналом визуализации для установки видеоокуляра
• 30-ваттные галогенные лампы обеих осветительных систем
• В отраженном свете: устройство простой поляризации, центрируемый источник света, апертурная и полевая диафрагмы, светофильтры, возможность настройки освещения по Кёлеру
• В проходящем свете: конденсор Аббе с откидной линзой, апертурная и полевая диафрагмы
• Дополнительные окуляры и объективы для расширения возможностей микроскопа

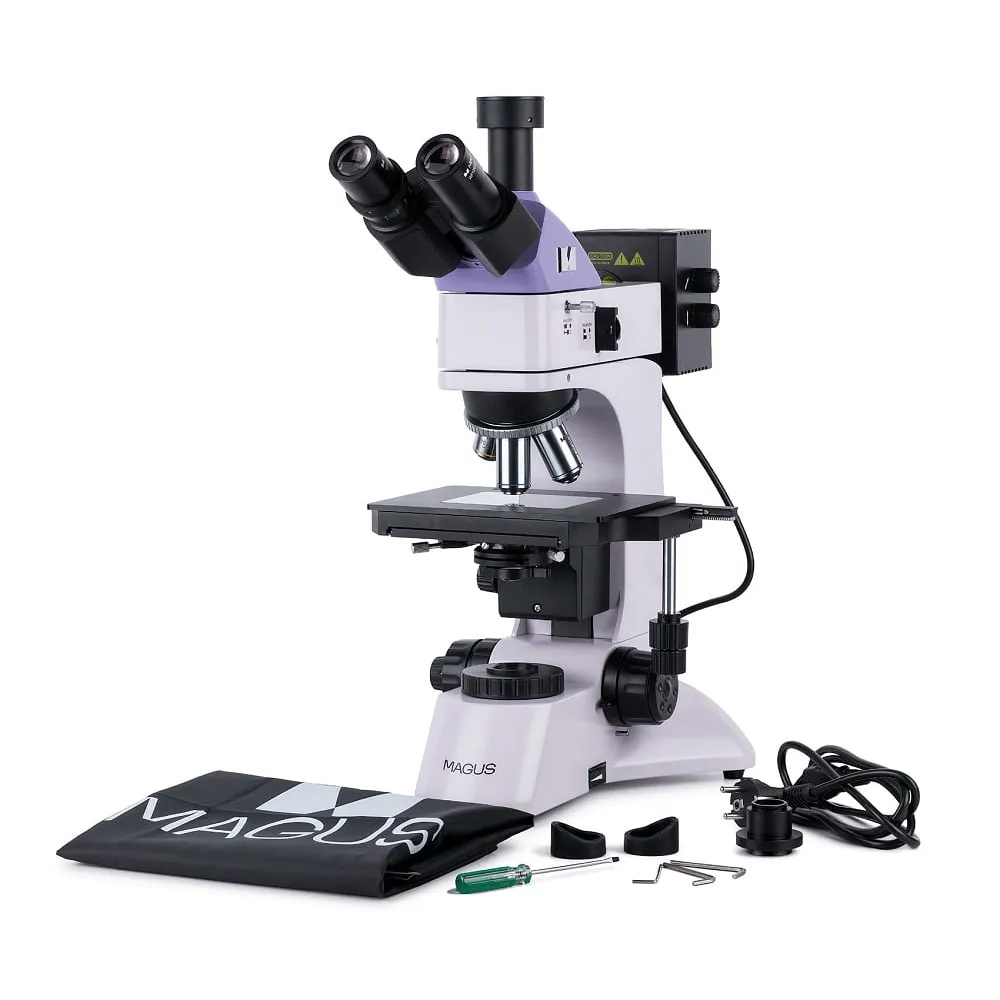

Комплектация:

• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Прозрачная вставка в столик
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
