Набор для изучения сопротивления материалов (напряжения и деформации)

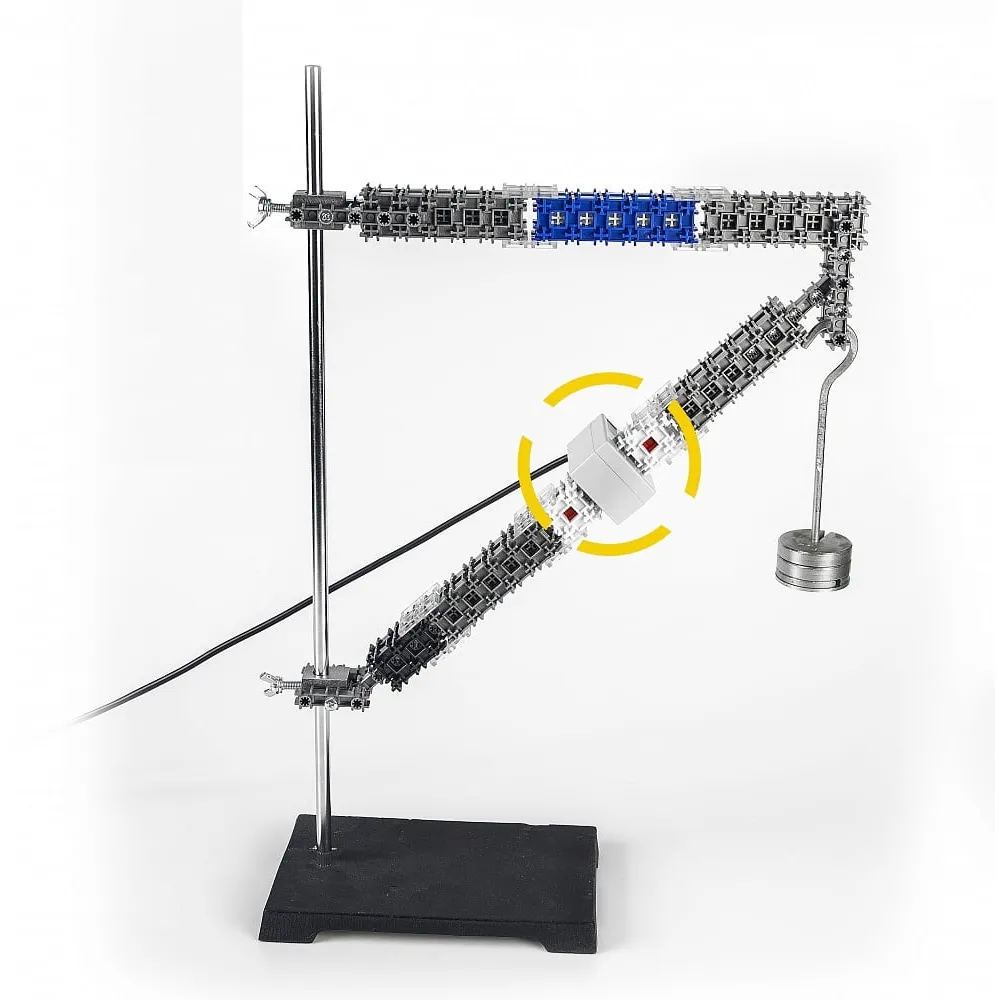

Установка представляет собой набор-конструктор, из элементов которого можно собрать модель горизонтальной балки с жесткой заделкой, 2 модели кронштейнов с различными углами установки раскоса, ферму «Кинг-пост».

Учебные задачи: развитие навыков конструирования в процессе сборки моделей элементов мостов и строительных конструкций, экспериментальное изучение статики на основе измерения усилий сжатия и растяжения, возникающих в элементах моделей ферм, балок и кронштейнов.

Элементы блочного конструктора для сборки модельных конструкций изготовлены из пластика и соединяются друг с другом как непосредственно с помощью системы выступов — отверстий специальной формы, заложенных в детали, так и с помощью отдельных соединительных деталей. Деталь представляет собой соединенные в одной плоскости базовые крепящие элементы.

Ассортимент и количество элементов блочного конструктора обеспечивают сборку модели балки с жесткой заделкой, модели кронштейна и модели фермы «кинг-пост».

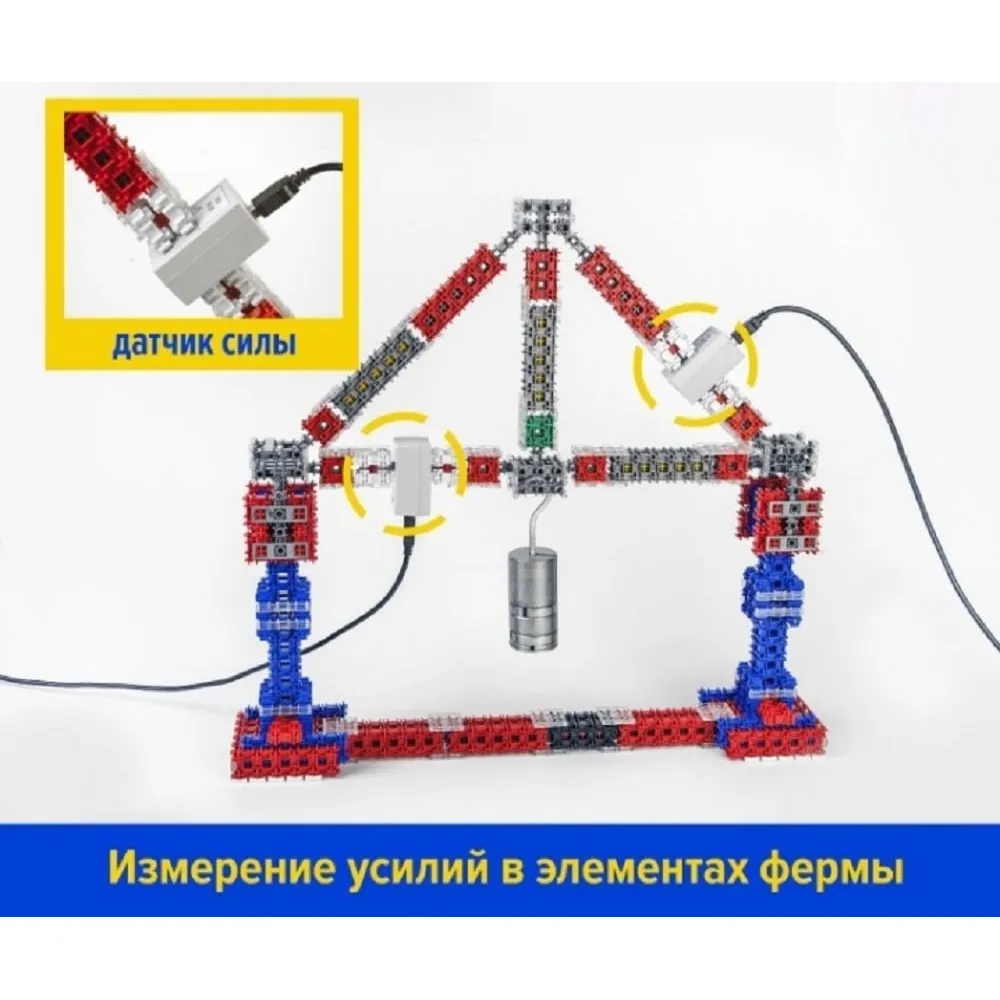

Каждый линейный элемент балки, кронштейна и фермовой конструкции обеспечивает вставку в него датчика силы с целью измерения характера усилия (сжатие/растяжение) и величины усилия в данном элементе при нагружении конструкции.

Фермовая конструкция устанавливается на подставки (опоры), которые также изготовлены из элементов блочного конструктора. Подставки связаны между собой горизонтальной стяжкой и обеспечивают подъем нижней точки фермы от стола на высоту 175мм.

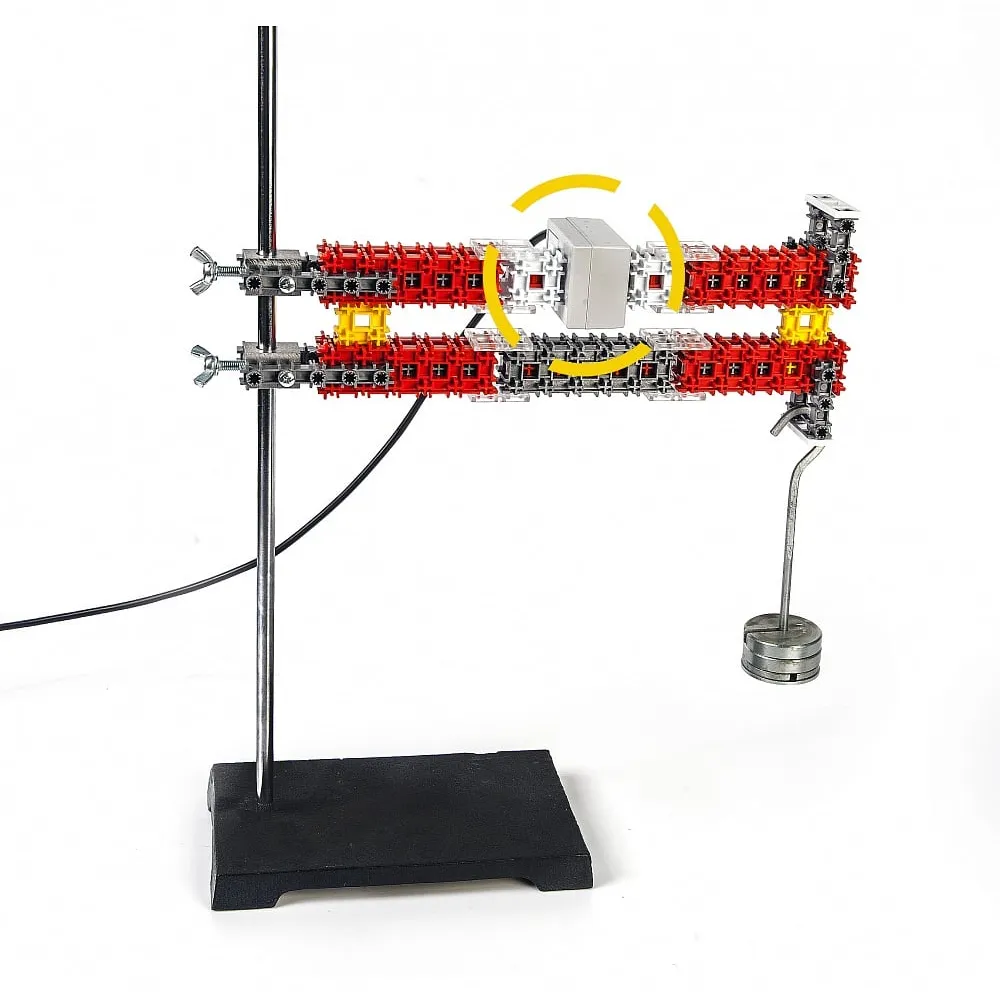

Модели балки с жесткой заделкой и кронштейна собираются на штативе и крепятся к его стойке с помощью стальных адаптеров.

Цифровой датчик силы имеет пределы измерения от -20Н до +20Н. Датчик имеет разъем USB для подключения к компьютеру (нетбуку) с помощью соединительного кабеля. Элементы крепления датчика силы обеспечивают его установку в разрыв балок и других элементов, составляющих модельную конструкцию.

С помощью программы можно установить нулевые показания, что позволяет рассматривать работу изучаемого элемента под нагрузкой, исключая из рассмотрения как вес самих элементов, так и напряжения, которые имеются в конструкции до начала ее нагружения. Программное обеспечение позволяет представлять данные в виде зависимости силы от времени и выполнять коррекцию нуля датчика силы перед началом измерений.
