Лабораторная установка "Проверка теоремы Гюйгенса-Штейнера методом вращательных колебаний" Наураша

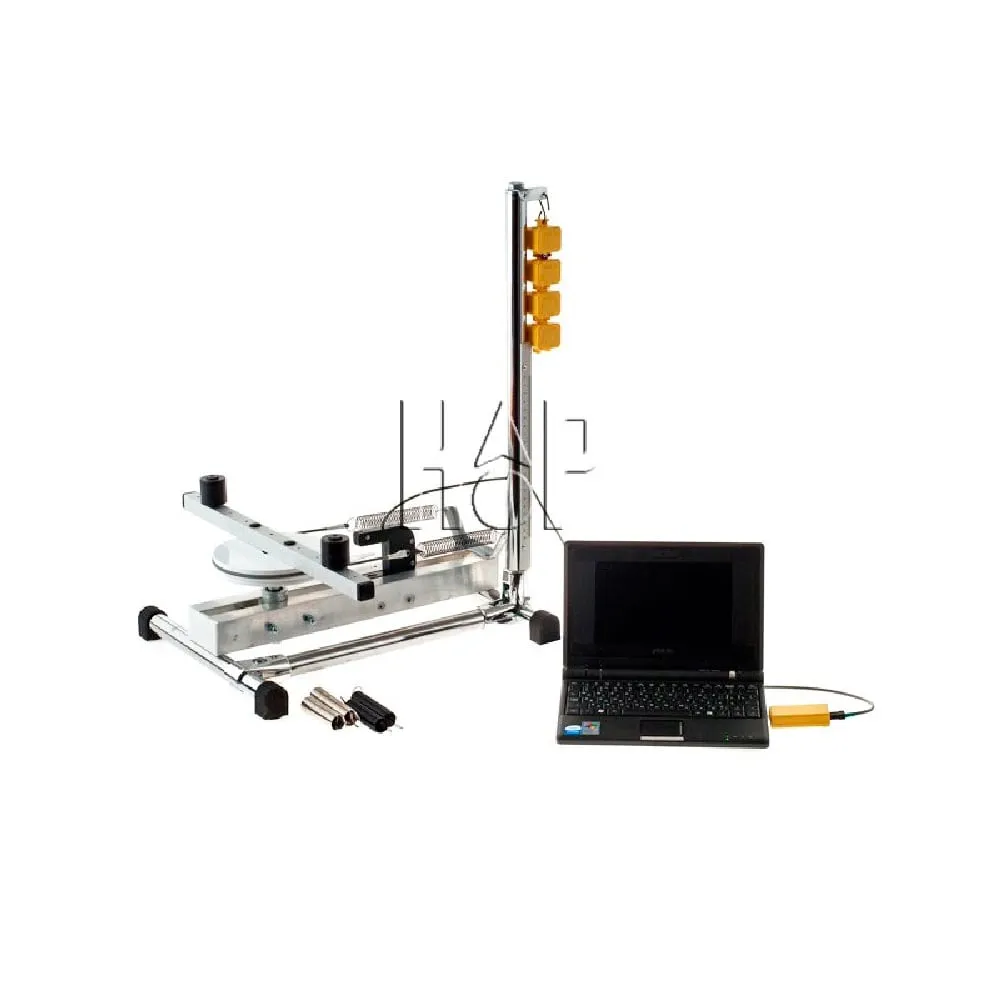

Установка собрана на раме и включает установленный на вертикальной оси шкив и стойку со шкалой для определения жесткости пружин. На шкив одет пассик с двумя пружинами, концы которых закреплены на раме. К шкиву жестко прикреплен металлический профиль с рядом отверстий, в которых симметрично относительно оси вращения могут фиксироваться грузы.

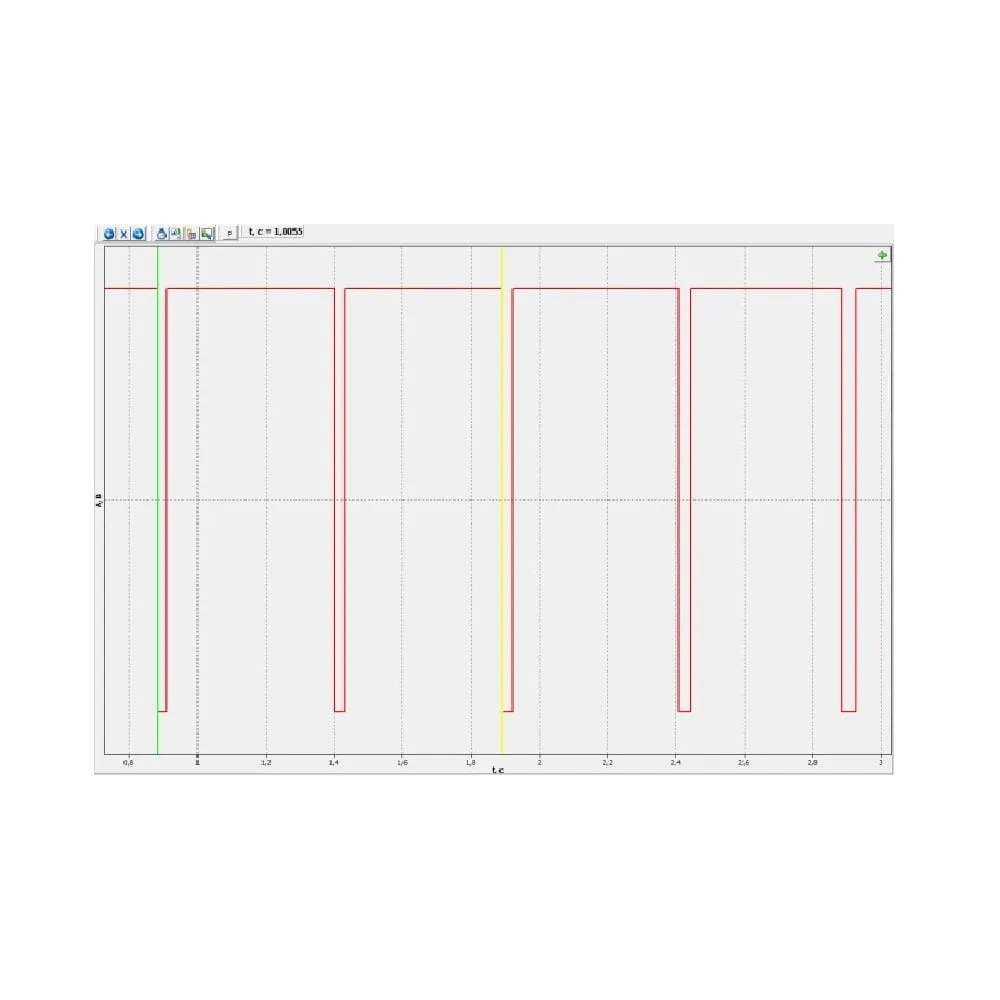

Для регистрации периода вращательных колебаний используется оптоэлектрический датчик, установленный на раме. Сигнал на экране компьютера имеет вид временной диаграммы состояний датчика, перекрытие оптической оси которого осуществляется язычком, жестко закрепленным на шкиве. Период колебаний определяется по интервалу времени между соответствующими фронтами (передним или задним) ближайших четных или нечетных импульсов на экране.

Назначение:

• изучение свободных вращательных колебаний механической системы
• изучение понятия момента инерции твердого тела
• проверка теоремы Гюйгенса-Штейнера методом вращательных колебаний
