Лабораторная установка "Маятник Обербека" Наураша

Лабораторная установка "Маятник Максвелла" Наураша.

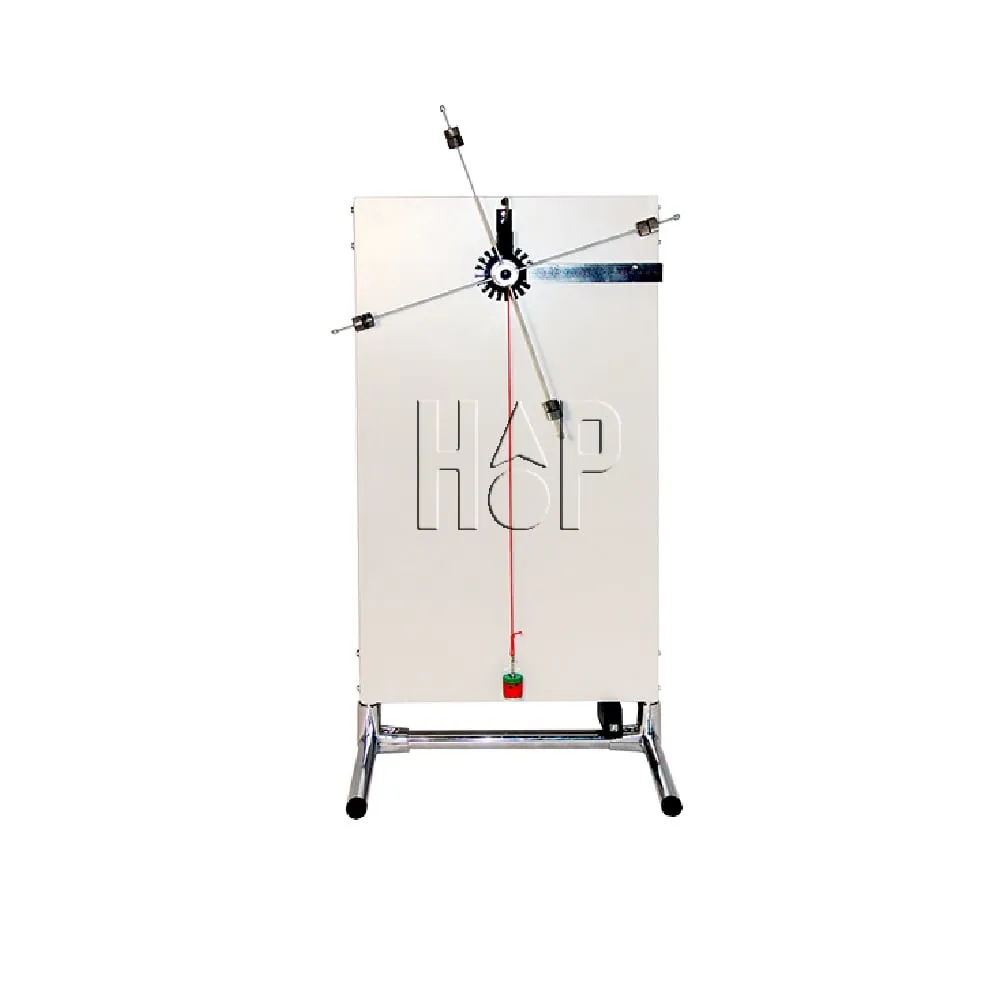

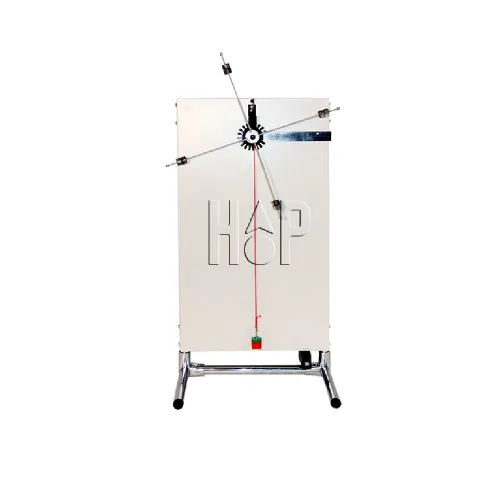

Маятник Обербека представляет собой крестовину на вращающейся оси, на шкив которой намотана нить с грузиком. На четырех взаимно перпендикулярных стержнях крестовины располагаются четыре подвижных груза одинаковой массы. Под действием силы тяжести груза нить сматывается с оси и вызывает вращательное движение крестовины. На оси крестовины располагается датчик угловой скорости вращения маятника.

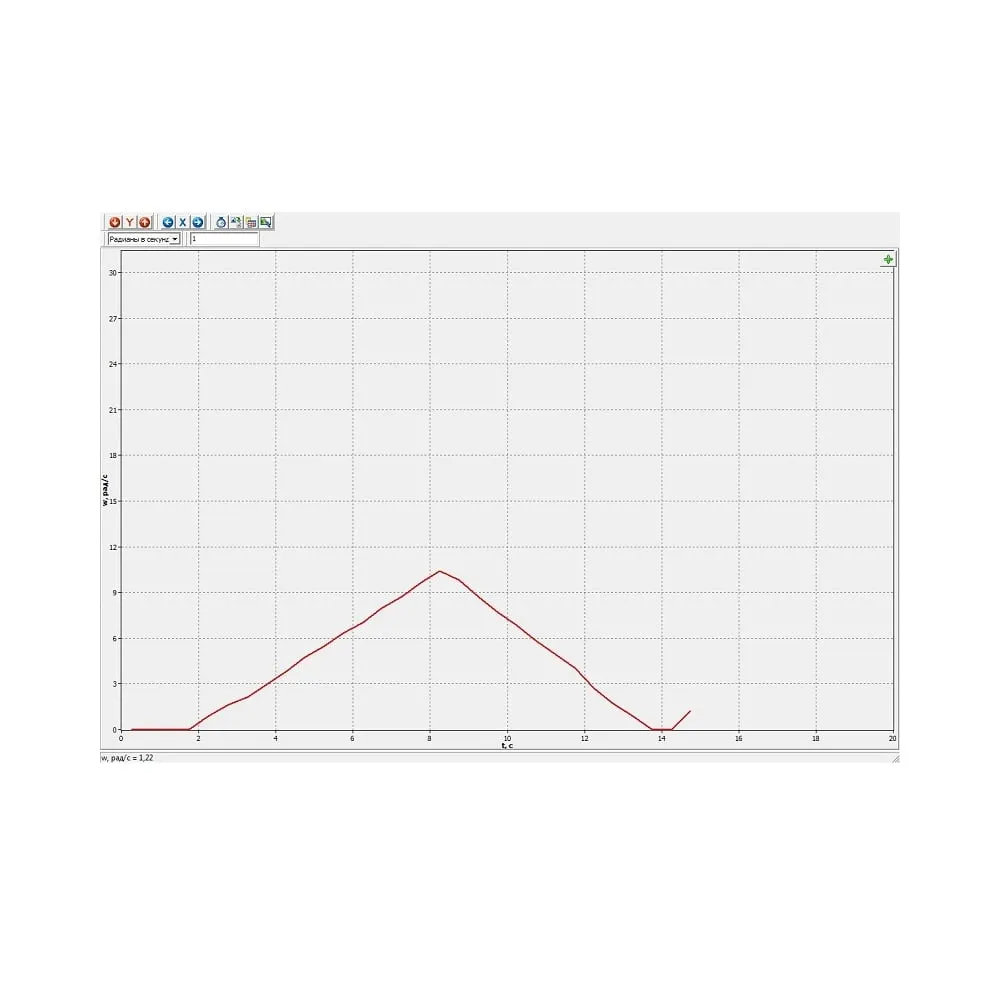

Показания датчика угловой скорости выводятся на экран компьютера в виде зависимости угловой скорости от времени. Программа работы с данными позволяет с помощью двух маркеров выделить интервал равноускоренного движения системы, построить прямую линию, аппроксимирующую экспериментальную зависимость, получить на экране уравнение этой прямой и определить угловое ускорение вращающегося тела.

Назначение:

• изучение динамики вращательного движения
• изучение зависимости момента инерции тела от распределения массы
• измерение угловой скорости тела, вращающегося вокруг неподвижной оси
• определение углового ускорения
