Лабораторная установка "Изучение спектра испускания натриевой лампы" Наураша

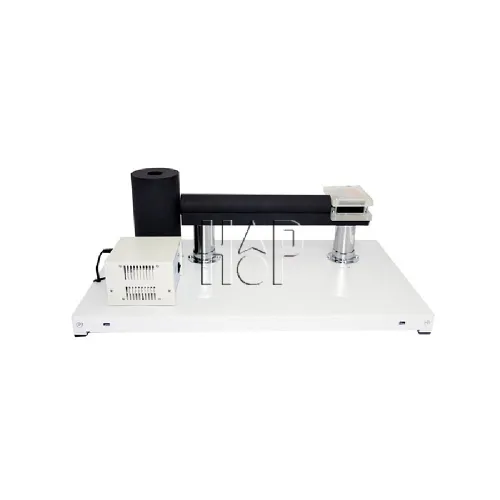

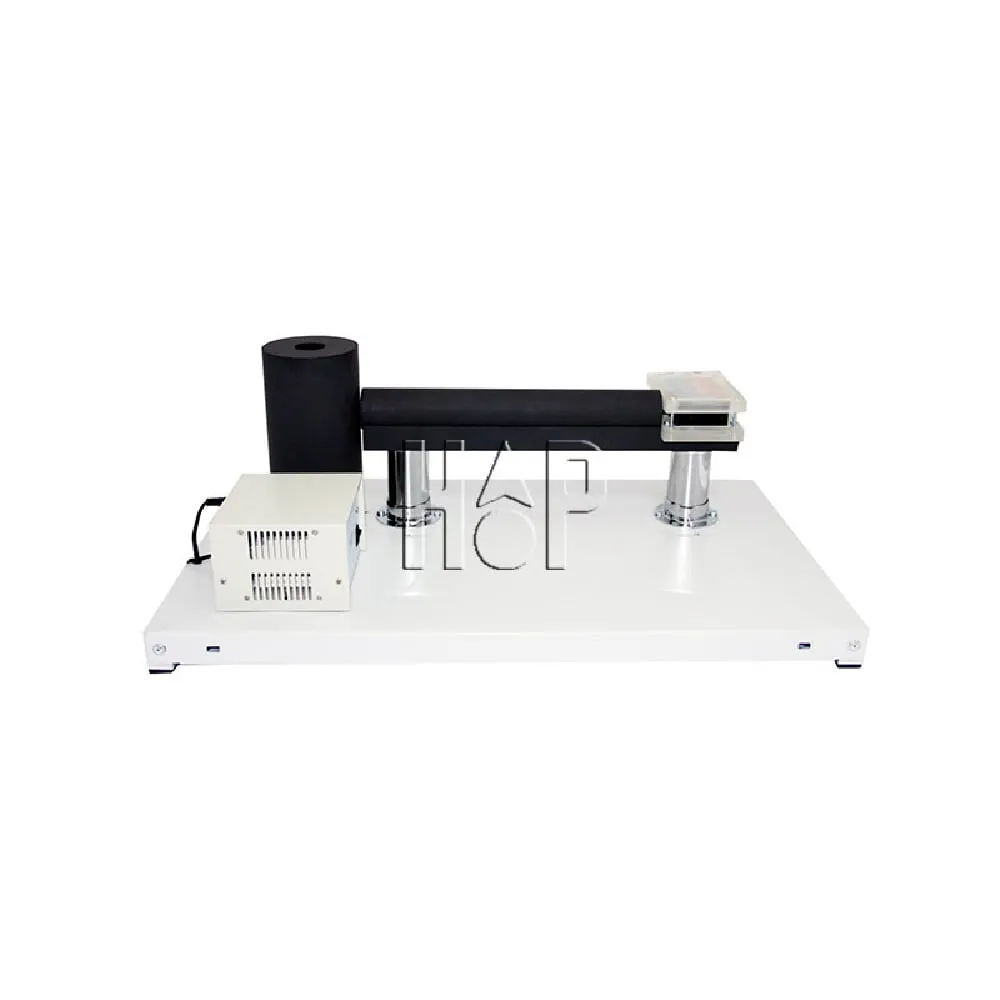

Лабораторная установка "Изучение спектра испускания натриевой лампы" Наураша состоит из спектрометра, натриевой лампы с блоком питания и коллиматора. Спектрометр выполнен на основе дифракционной решетки и ПЗС-матрицы, расположенной в фокусе зеркала за дифракционной решеткой. Разрешение спектрометра – о.5нм. Для управления работой спектрометра и считывания с него информации о спектральном составе анализируемого излучения используется специальная компьютерная программа. Регулирование чувствительности спектрометра также выполняется в работающей с ним компьютерной программе путем измерения времени воздействия излучения на ПЗС-матрицу.

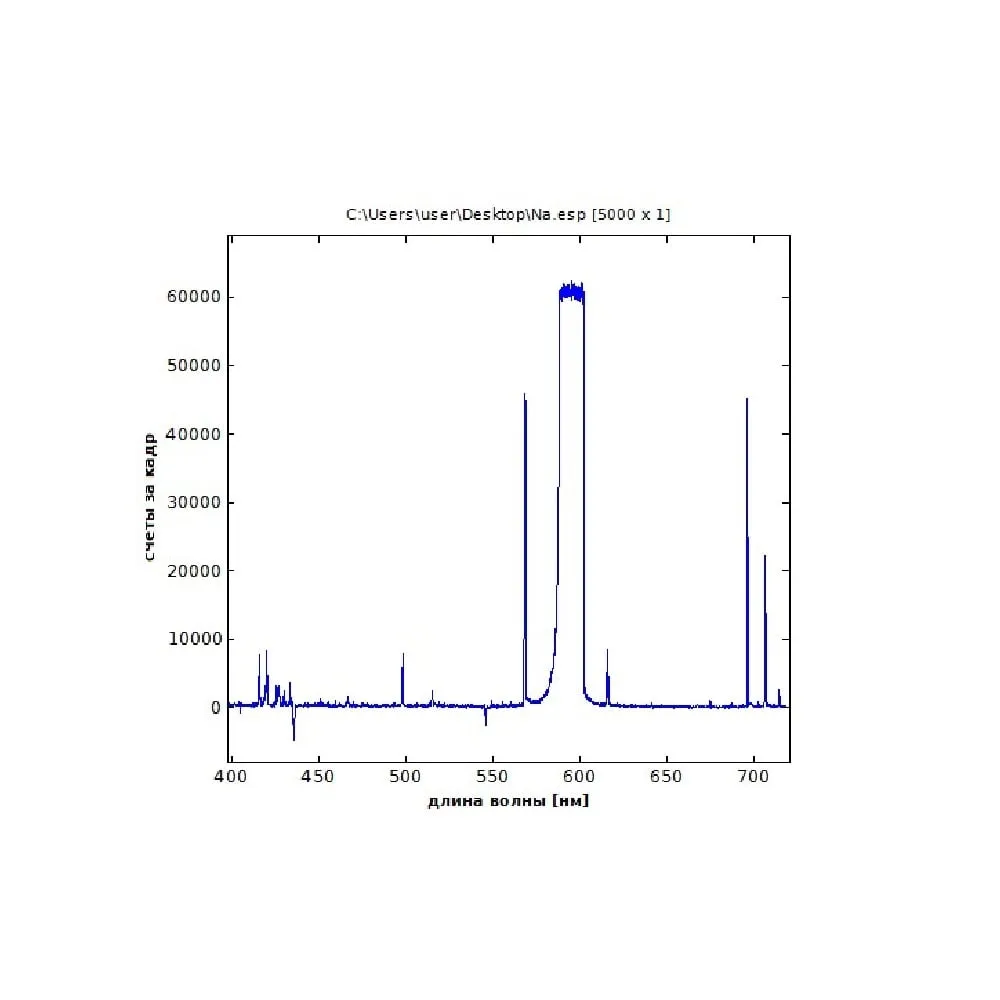

Представление данных на экране компьютера осуществляется в виде спектра — зависимости интенсивности излучения от длины волны. В задачи лабораторный работы входит регистрация наиболее сильных линий – желтого дублета натрия (в программе устанавливается малое время накопления данных) и измерение положения остальных линий (время накопления данных увеличивается в 30-40 раз). В том и другом случае проводится вычитание темнового спектра (спектра, записанного без включения натриевой лампы). Длины волн всех полученных линий сравниваются с табличными данными.

Назначение:

• Изучение оптического спектра водородоподобных систем на примере атома натрия;
• Экспериментальное определение длин волн линий спектра натрия;

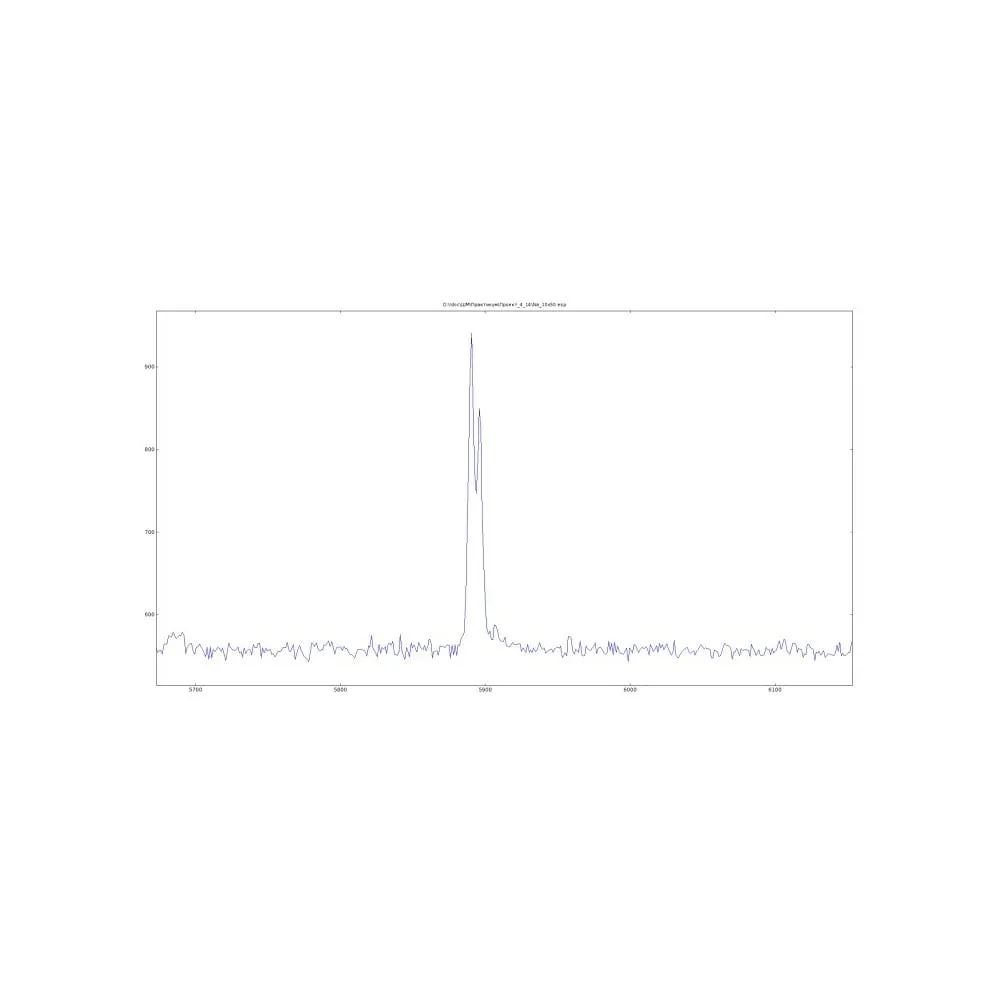

• Наблюдение желтой линии натрия в виде дублета (отдельно регистрируемых линий с длинами волн 589.0нм и 589.6нм).
