Лабораторная установка "Изучение изохорного процесса" Наураша

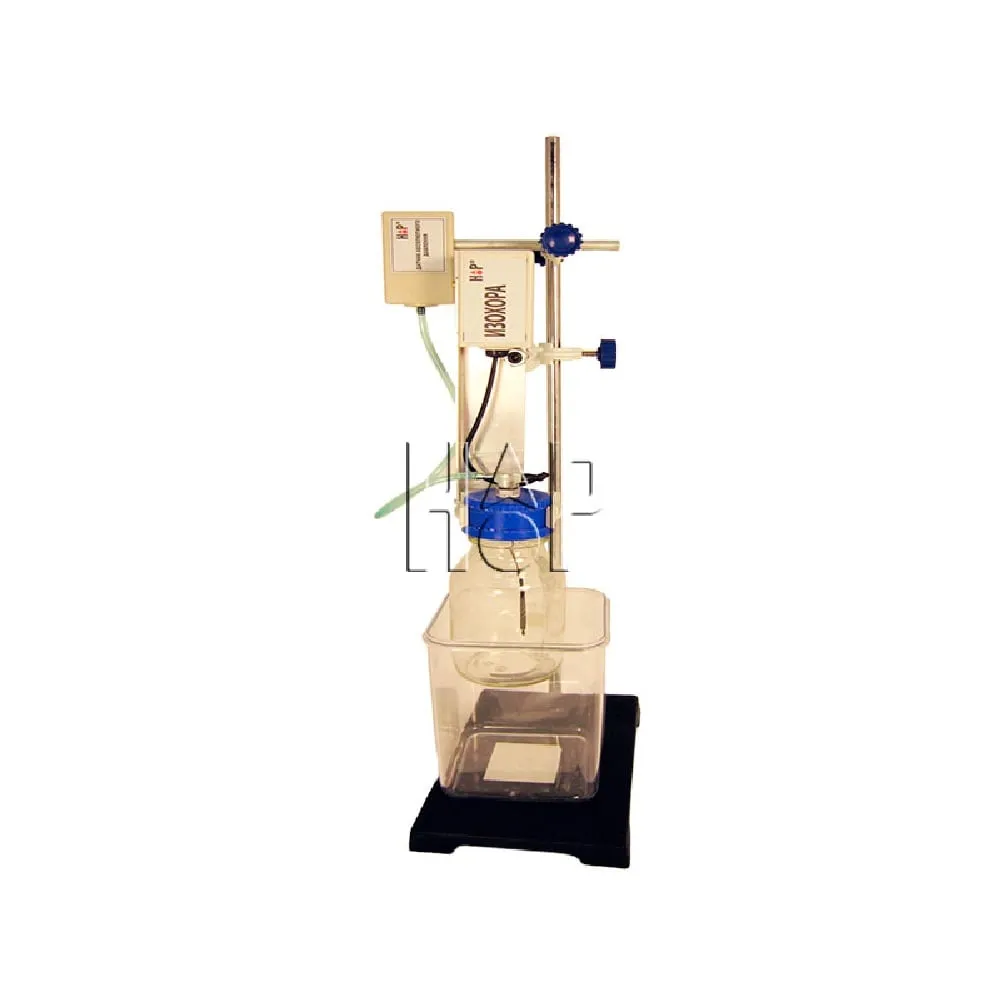

Лабораторная установка "Изучение изохорного процесса" представляет собой: герметичный стеклянный резервуар для газа смонтирован на вертикальной стойке таким образом, что он может быть погружен в стакан с горячей водой. Внутри резервуара с газом находится чувствительный элемент датчика температуры. Давление в резервуаре измеряется датчиком абсолютного давления, который устанавливается над резервуаром и соединяется с ним гибкой трубкой. Квазистационарные условия изохорного процесса обеспечиваются при остывании на воздухе предварительно нагретого резервуара, продолжающемся примерно 10 минут. Нагрев резервуара и, соответственно, находящегося в нем воздуха осуществляется при погружении его в горячую воду.

Регистрация данных осуществляется в автоматическом режиме на протяжении всего процесса остывания газа, затем 10 -15 точек с полученных кривых переносятся в таблицу обработки данных (действие происходит при нажатии экранной кнопки «+»).

Обработка данных включает построение зависимостей давления от температуры, выраженной в градусах Цельсия, и от абсолютной температуры. На первом графике тангенс угла наклона аппроксимирующей данные прямой линии используется для вычисления термического коэффициента давления воздуха, второй график иллюстрирует пропорциональность давления абсолютной температуре.

Назначение:

• получение экспериментальных точек зависимости давления от температуры при его остывании газа в условиях постоянного объёма;
• проверка соответствия полученной экспериментальной зависимости закону Шарля для изохорного процесса в идеальном газе.
• Определение термического коэффициента давления воздуха
