Лабораторная установка "Исследование резонанса в цепи переменного тока" Наураша

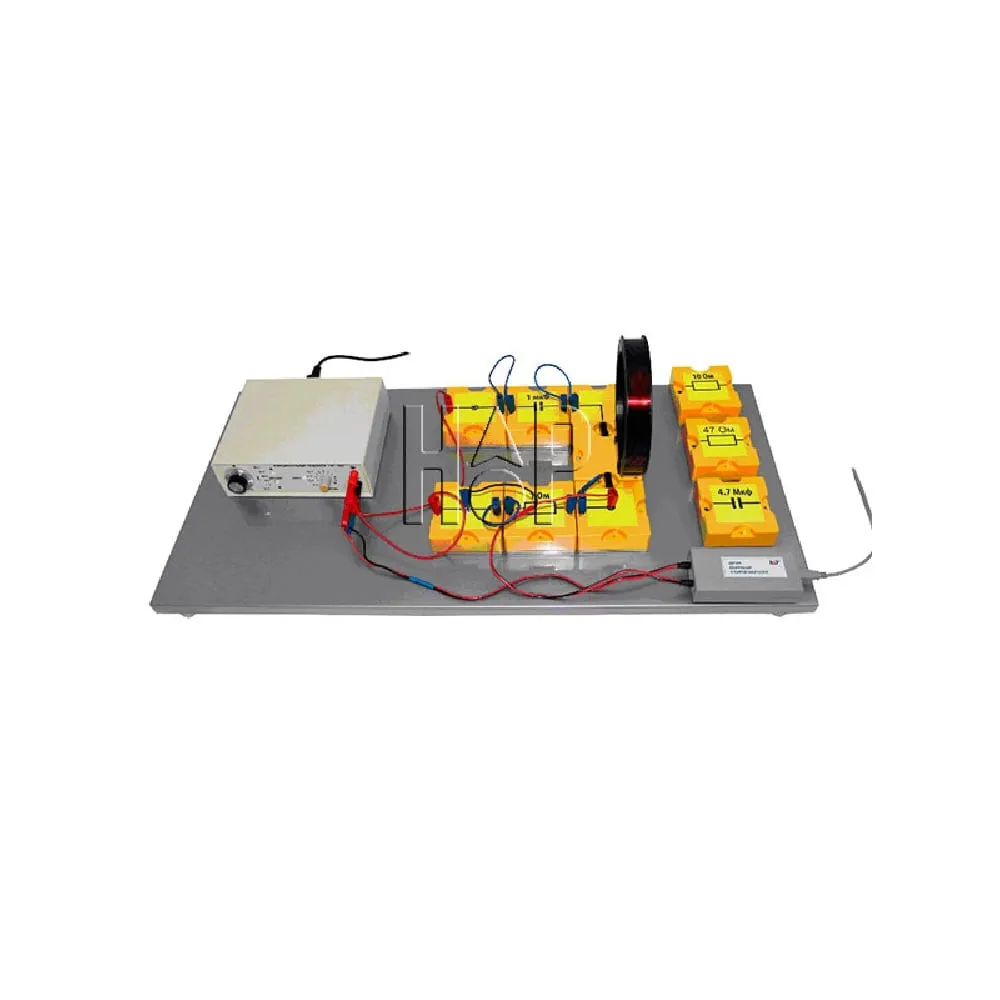

Лабораторная установка "Исследование резонанса в цепи переменного тока" Наураша. Последовательный колебательный контур собран на металлической платформе с магнитным закреплением элементов и использованием жестких соединителей для объединения элементов в электрическую цепь. Обозначения элементов нанесены на их лицевой (верхней) поверхности.

Питание контура осуществляется от функционального генератора с выходным напряжением не более 10В, обеспечивающего максимальный ток в цепи не менее 1А.

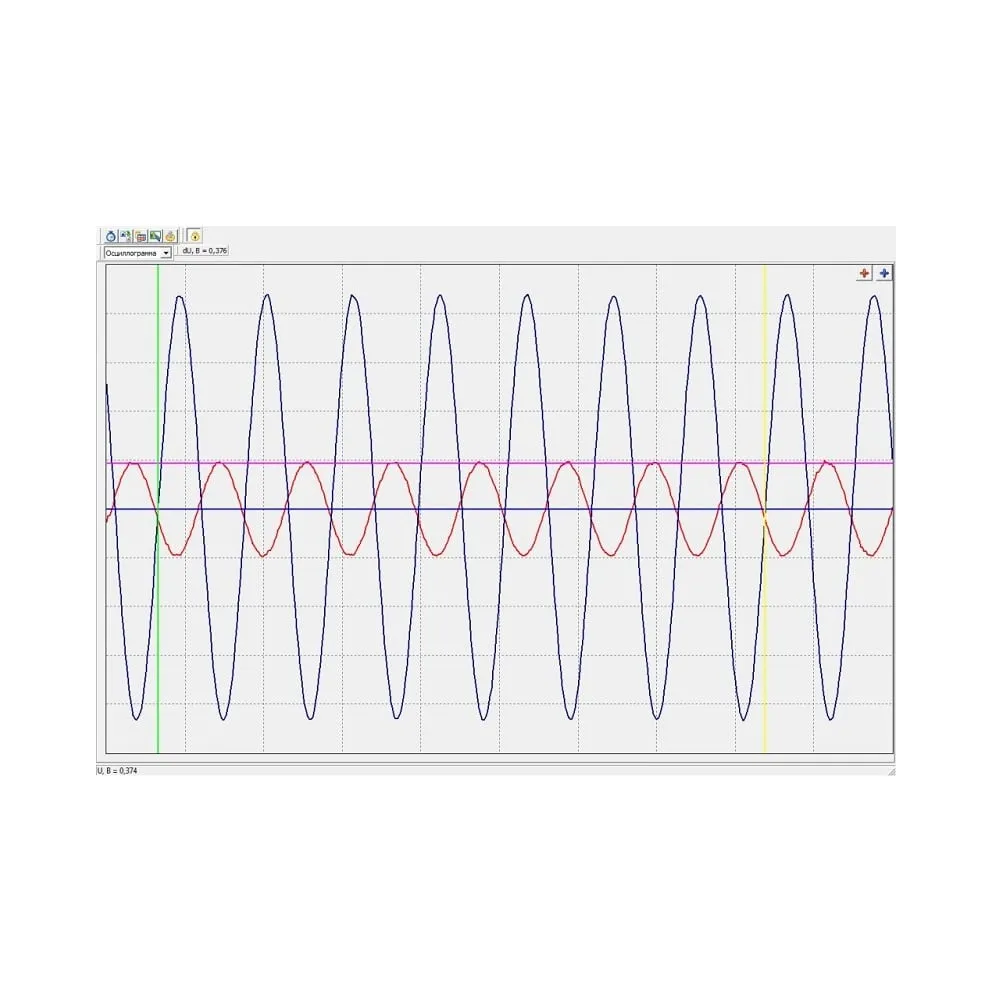

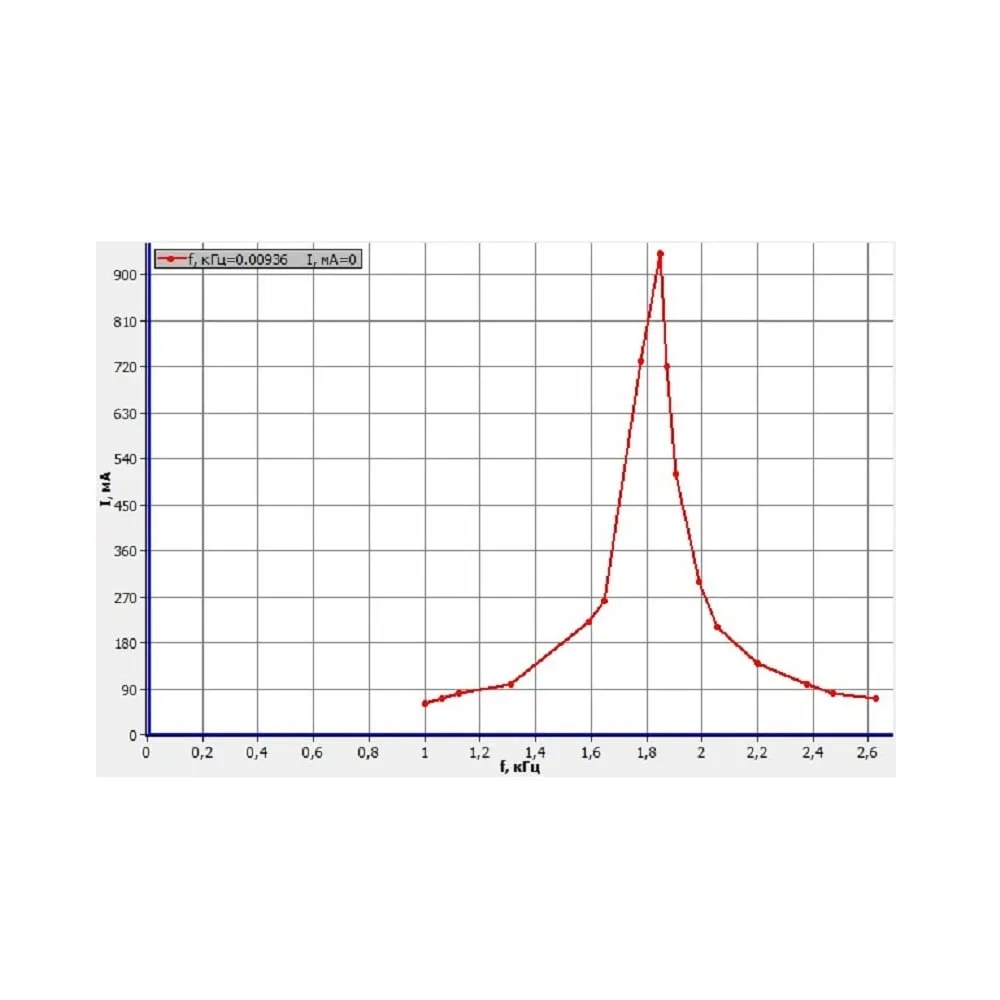

При обработке сигнала напряжения на резисторе используются горизонтальные и вертикальные маркеры. С их помощью в таблицу на экране персонального компьютера вводятся значения амплитуды колебаний и время, за которое совершается несколько колебаний. По этим данным в таблице рассчитываются значение тока в цепи и частота колебаний. Полученные при этом пары чисел (частота, амплитуда) выводятся на экран в виде графика зависимости амплитуды колебаний от частоты (резонансная кривая). По графику определяется резонансная частота и добротность контура. Эксперимент проводится несколько раз при существенно отличающихся значениях активного сопротивления контура.

Назначение:

• Измерение амплитудно-частотных характеристик колебательного контура;
• Построение на экране компьютера резонансных кривых для трех значений активного сопротивления;
• Определение резонансной частоты, расчет добротности, измерение ширины резонансных кривых.
