Лабораторная установка "Исследование магнитного поля в катушках Гельмгольца" Наураша

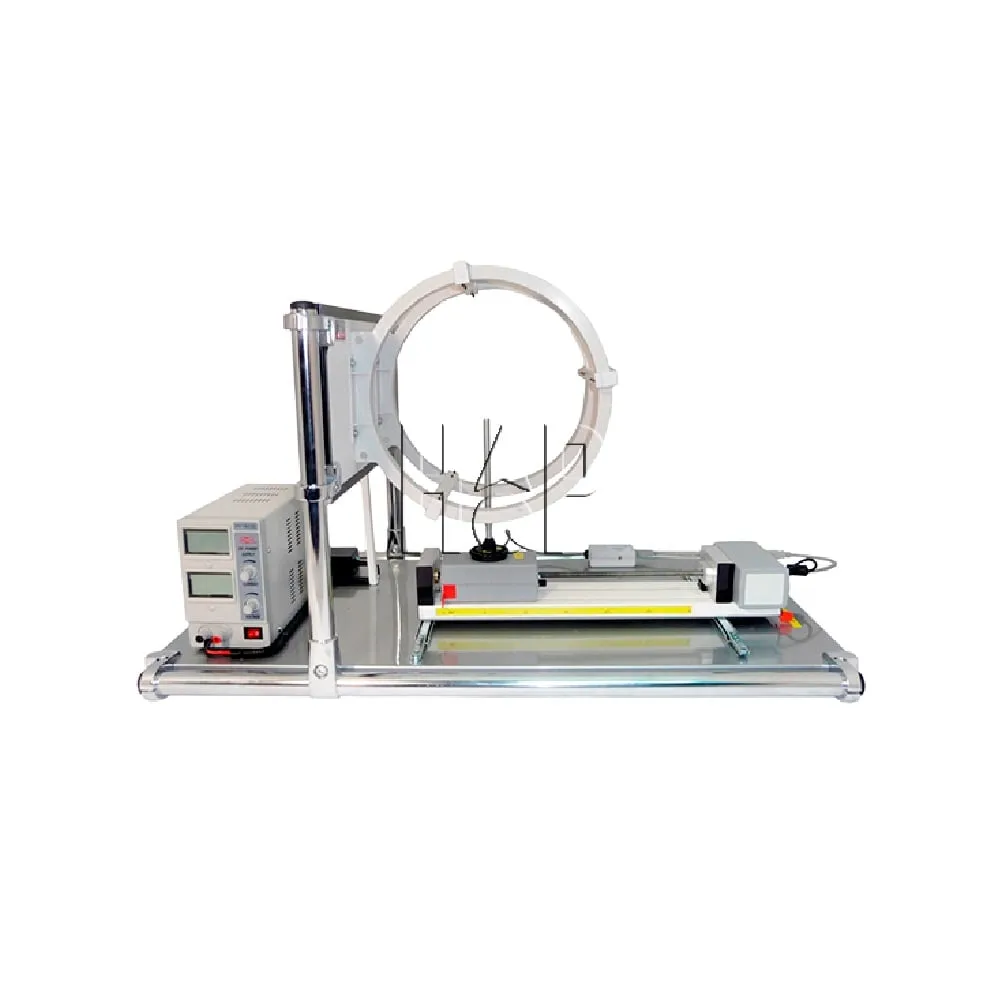

Лабораторная установка "Исследование магнитного поля в катушках Гельмгольца" Наураша. Установка смонтирована на горизонтальном основании, обеспечивающем закрепление всех элементов. Устройство перемещения датчика магнитного поля обеспечивает его перемещение по двум координатам (продольной и радиальной), причем движением датчика в радиальном направлении управляет компьютерная программа сбора и обработки данных. Конструкция датчика магнитного поля позволяет поворачивать чувствительный элемент на 90°, что дает возможность регистрировать как радиальную, так и продольную составляющие магнитного поля в пространстве между катушками Гельмгольца.

При проведении опыта снимаются распределения продольной и радиальной компонент индукции магнитного поля (значения B и R измеряются датчиками, продольная координата датчика вводится с клавиатуры компьютера). Вывод полученных данных на экран, осуществляемый с выбором своего цвета для каждой из кривых, позволяет определить границы области, в которых неоднородность поля не превышает заданного значения.

Назначение:

• Измерение распределения продольной и радиальной составляющих индукции магнитного поля в области катушек Гельмгольца;
• Изучение магнитного поля плоской катушки.
