Лабораторная установка "Исследование дифракции Френеля на круглом отверстии и круглом диске" Наураша

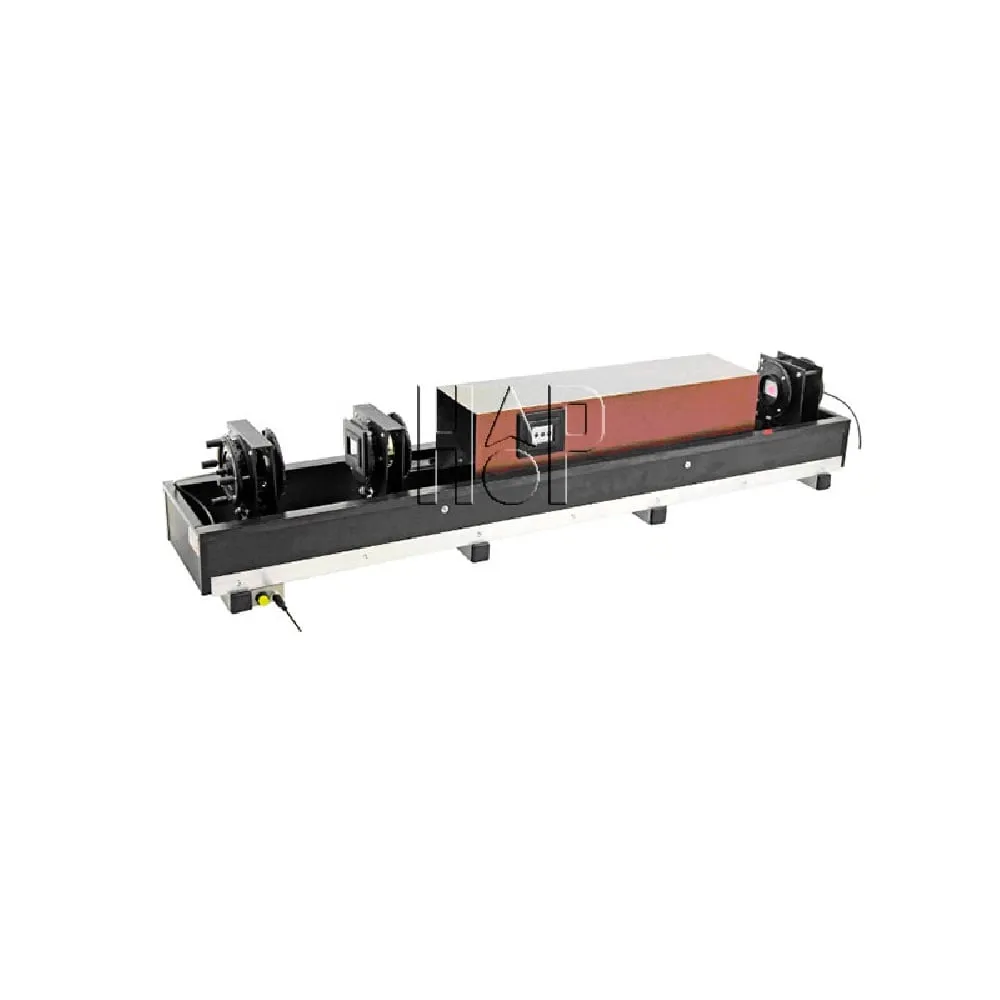

Лабораторная установка "Исследование дифракции Френеля на круглом отверстии и круглом диске" включает источник когерентного излучения, дифракционный объект и полупрозрачный экран, за которым установлен видеорегистратор.

Для установки оптических элементов используются стойки, которые могут перемещаться вдоль оптической скамьи.

На одной из стоек смонтирован источник когерентного излучения с выключателем и разъемом для подключения блока питания, на другой устанавливается дифракционный объект. Третья стойка используется для размещения экрана и видеорегистратора.

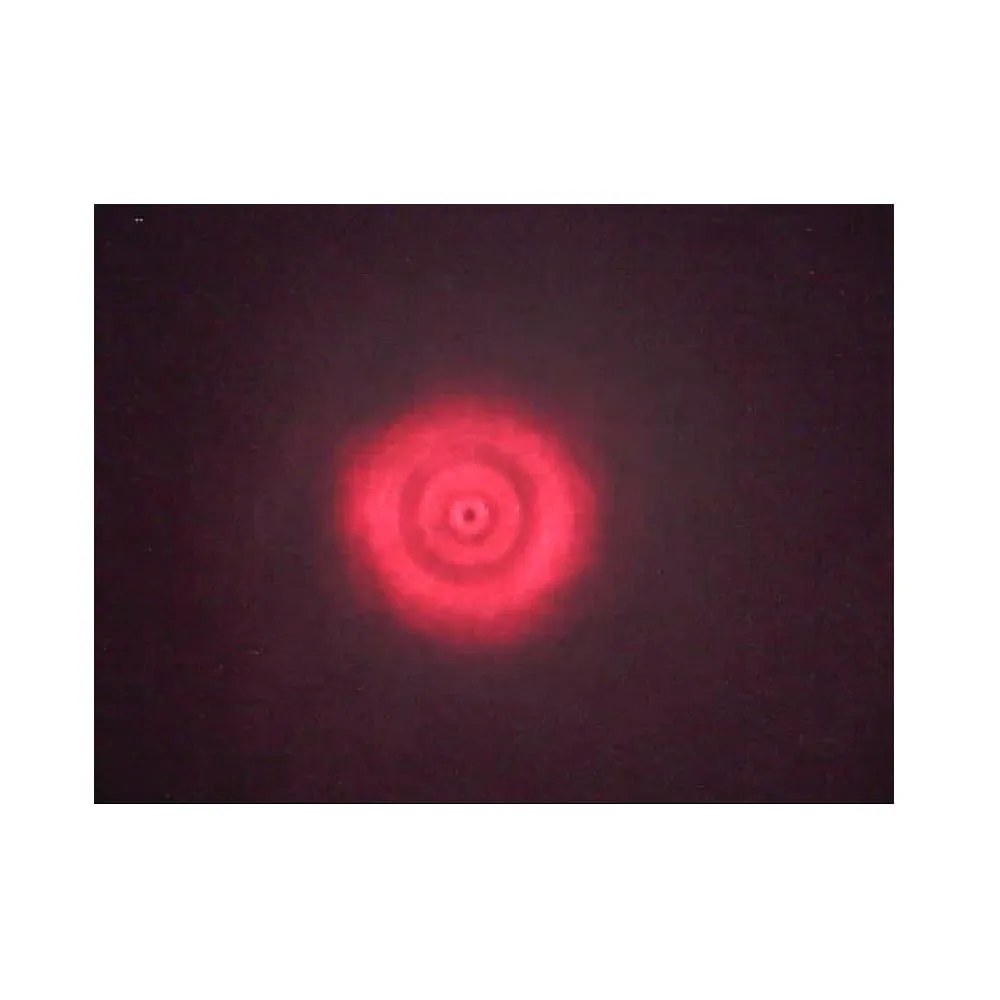

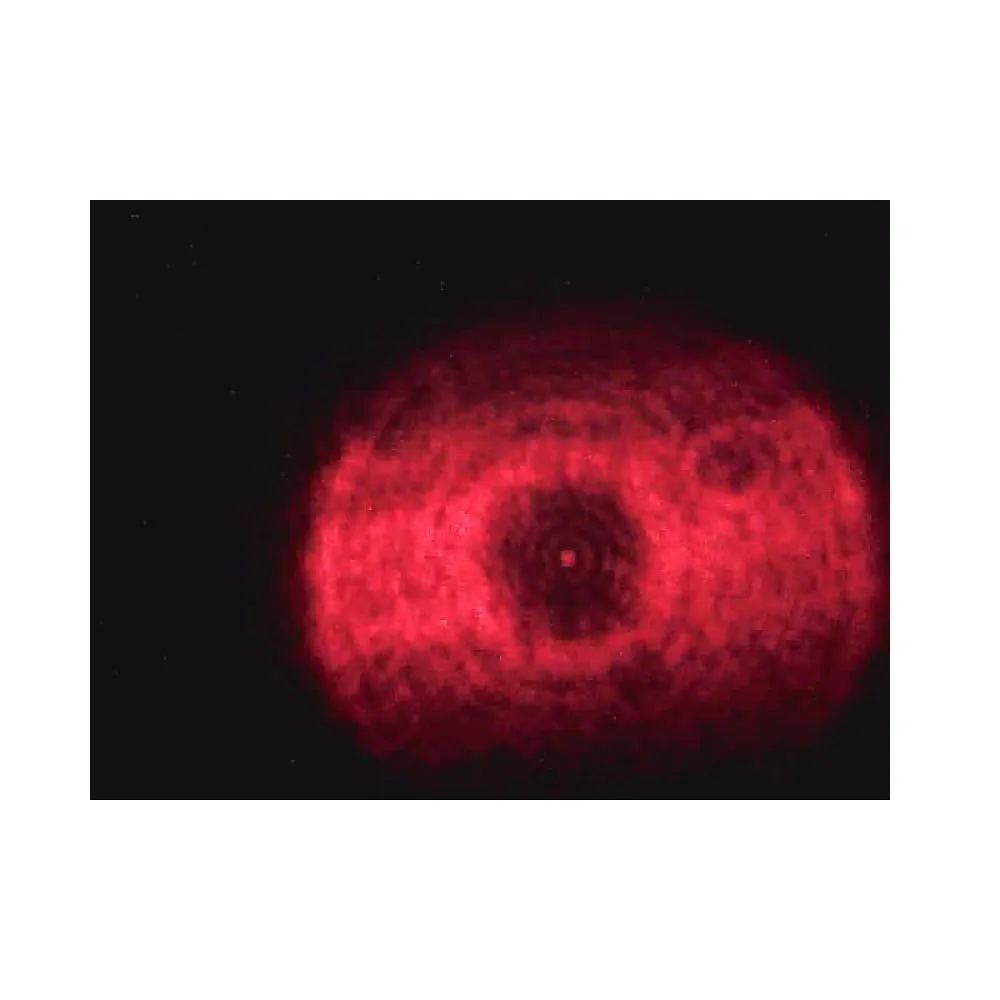

Выполнение работы включает получение дифракционной картины от отверстия (диска) и наблюдение за ее преобразованием на экране компьютера при изменении расстояния между объектом и источником света. При изучении дифракции на отверстии фиксируются расстояния между источником излучения и дифракционным объектом, при которых наблюдается темные и светлые пятна в центре дифракционной картины. При обработке данных характер пятна в центре дифракционной картины сопоставляется с числом открытых отверстием зон Френеля.

Назначение:

• изучение явления дифракции сферической световой волны на простейших объектах
• изучение метода Френеля для количественного описания дифракции
• получение картин дифракции на круглом отверстии и диске и их интерпретация на основе зон Френеля
